產品信息
描述
FP7103是PWM控制buck變換器設計提供一個簡單、高效的解決方案驅動高功率發光二極管。
0.25 v參考電壓反饋控制來減少功耗,所需外部電阻器設置當前駕駛各種類型的LED。
FP7103包括一個高電流P-MOSFET實現高效和優秀的瞬態特性。
PWM控制電路能夠改變占空比線性從0到100%。
其他功能包括用戶訪問銷為啟用,熱停堆,逐周期電流限制和過電流保護。
特性
寬電源電壓工作范圍:3.6 - 28 v
內置P-MOSFET 3裝載能力
精密反饋參考電壓:0.25 v(2%)
低電流消耗:4
內部固定振蕩頻率:320千赫(Typ)。
內部軟啟動功能(SS)
過電流保護
封裝:SOP-8L SOP-8L(EP

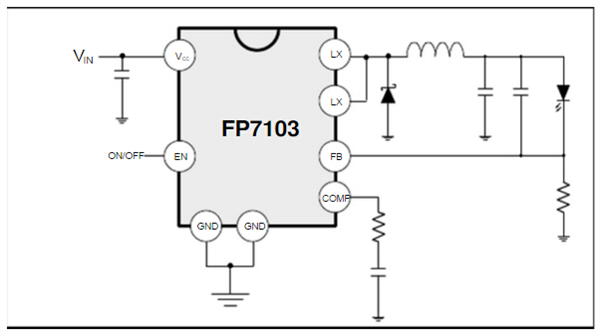

典型應用電路
FP7103.jpg)

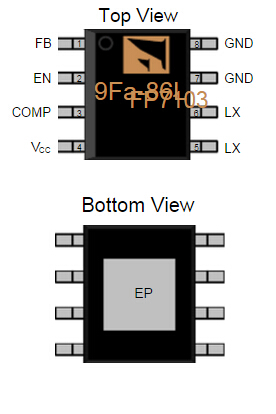

封裝
FP71031.jpg)
電壓
一個內置的2.5 v參考監管機構供應FP7103內部電路。
此外,這2.5 v電壓除以參考下降一個內部電阻分壓器來提供一個0.25 v精密基準電壓誤差放大器非反相終端。
FP7103是一個恒定電流調節器。
led輸出電壓之間的連接和FB銷所示的典型應用電路部分。
FB銷0.25 v在監管。
因此,led電流如果由被斯圖加特,電阻器R2 FB和地面之間的連接由以下
方程:2 FBFRVI
如果不應超過3 FP7103的現有能力,因此R2最低必須大約0.083Ω
輸出電壓主要是由發光二極管的數量(n)輸出電壓和FB銷之間的連接。
固定的PWM頻率是由一個內部振蕩器。
它的典型值是320千赫。
熱保護觸發結溫度高于150℃時,可能發生的異常沉重的電流負載。
當這一切發生的時候,FP7103轉輸出，一旦接點溫度冷卻到低于130℃,FP7103重新開始,把電源開關。
