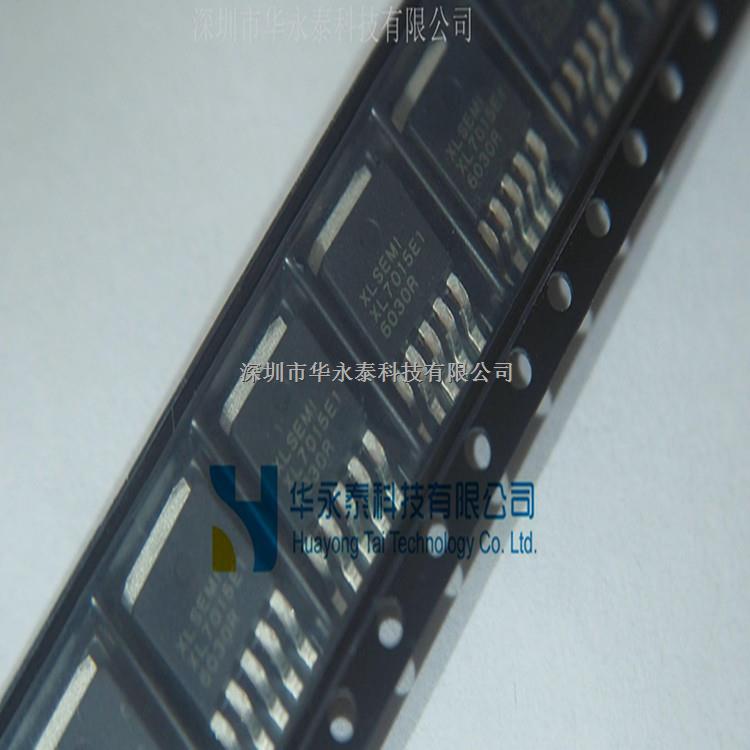

XL7015/0.8A 150KHz 80V降壓型DC-DC轉換器
XL7015.jpg)
- 型號：
XL7015
- 廠家：
XLSEMI
- 批號：
2017+
- 封裝：
SOP-8
發布詢價信息
5000多家會員為您找貨報價，SO EASY！
LM324M.jpg)
OP07CDR.jpg)
AMS1117-3.3.jpg)
TDA2822.jpg)
產品信息
XL7015產品?描述：
XL7015是一款高效、高壓降壓型DC-DC轉換器，固定150KHz開關頻率，可提供最高0.8A輸出電流能力，低紋波，出色的線性調整率與負載調整率。XL7015內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。 PWM控制環路可以調節占空比從0~100%之間線性變化。內置輸出過電流保護功能，當輸出短路時，開關頻率從150KHz降至45KHz。內部補償模塊可以減少外圍元器件數量。
XL7015產品?特點
5V到80V寬輸入電壓范圍
輸出電壓從1.25V到20V可調
最大占空比100%
最小壓降1V
固定150KHz開關頻率
最大0.8A開關電流
推薦輸出功率小于7W
內置高壓功率三極管
效率高達85%
出色的線性與負載調整率
EN腳TTL關機功能
內置過熱關斷護功能
內置限流功能
內置輸出短路保護功能
TO252-5L封裝
XL7015產品?應用
電動車控制器供電
通信
XL7015產品?封裝
?
XL7015產品?引腳配置
?
XL7015產品?引腳
?
XL7015是一款高效、高壓降壓型DC-DC轉換器，固定150KHz開關頻率，可提供最高0.8A輸出電流能力，低紋波，出色的線性調整率與負載調整率。XL7015內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。 PWM控制環路可以調節占空比從0~100%之間線性變化。內置輸出過電流保護功能，當輸出短路時，開關頻率從150KHz降至45KHz。內部補償模塊可以減少外圍元器件數量。
XL7015產品?特點
5V到80V寬輸入電壓范圍
輸出電壓從1.25V到20V可調
最大占空比100%
最小壓降1V
固定150KHz開關頻率
最大0.8A開關電流
推薦輸出功率小于7W
內置高壓功率三極管
效率高達85%
出色的線性與負載調整率
EN腳TTL關機功能
內置過熱關斷護功能
內置限流功能
內置輸出短路保護功能
TO252-5L封裝
XL7015產品?應用
電動車控制器供電
通信
XL7015產品?封裝
?XL7015產品?引腳配置
?XL7015產品?引腳
?XL7015產品?典型電路圖
