產品信息
描述
IR2156采用了高電壓半橋用可編程振蕩器和國家柵極驅動器圖，以形成一個完整的鎮流器控制IC 。
IR2156的功能包括可編程預熱和運行頻率，可編程預熱時間，編程梅布爾死區時間，可編程過電流親保護。
全面的保護功能，如保護燈無法點亮，燈絲故障 -URES ，以及自動重啟功能，有被包括在設計中。

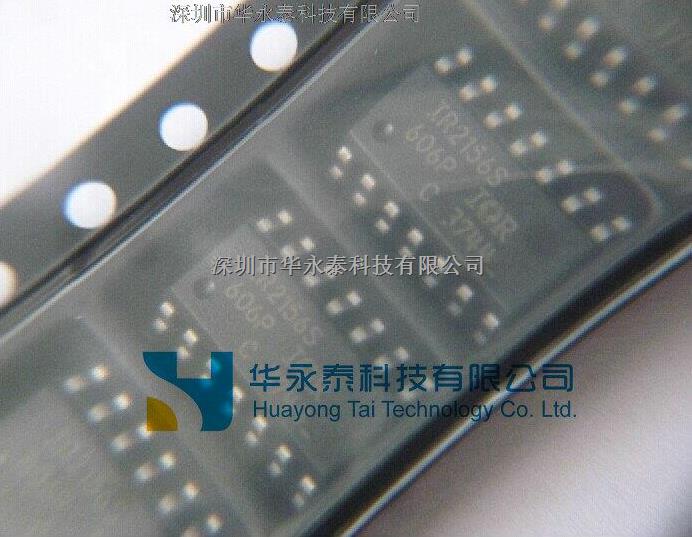

IR2156是可用兩個14引腳PDIP和14引腳SOIC封裝。
封裝
?
特點
鎮流器控制和在一個IC中的半橋驅動器
可編程的預熱頻率
可編程的預熱時間
內部點火斜坡
可編程的過流閾值
可編程運行頻率
可編程死區時間
DC總線欠壓復位
關斷引腳與遲滯
在VCC內部的15.6V齊納鉗位二極管
微功率啟動（ 150μA )
鎖存免疫功能和ESD保護
無鉛
應用電路
?
主要電氣參數
?
注：該芯片內部VCC與COM之間設有15.6V穩壓管，注意該腳不能直接外加電壓源。
管腳功率
?
欠壓關斷模式是當供電電壓VCC低于IC的開啟門限電壓時，IC不工作。IR2156的欠壓關斷模式要求供電電流最小保持在200μA以上，保證IC正常工作并驅動高低端輸出。
?
典型的從直流母線饋電和從鎮流器輸出級充電泵共同為IR2156供電的例子。通過供電電阻(RSUPPLY)的電流一部分作為啟動電流流入IC，其余給啟動電容(CVCC)充電。電阻應能供應兩倍的最大啟動電流，以保證鎮流器在低電壓輸入下啟動。一旦VCC腳電容電壓到達啟動門限，且SD腳電壓低于4.5V，則IC開始工作，HO，LO振蕩。
供電方式
?
在放電期間，充電泵產生的整流電流給電容充電，使VCC電壓高于IC關斷門限，充電泵和IC內置15.6V穩壓管來提供供電電壓。啟動電容和緩沖電容要有足夠的容量，使供電電流滿足鎮流器工作需要。自舉二極管（DBOOT）和自舉電容（CBOOT）提供高端驅動電路的工作電壓。為了在HO腳的第一個脈沖前就給高端供電，因此輸出驅動的第一個脈沖來自LO腳。在欠壓關斷狀態，高端和低端輸出驅動HO和LO都為低電平，CT腳在內部連接到COM使鎮流器停止振蕩。
鎮流器運行參數
?
IR2156是一款功能完善、性能穩定和成本低廉的電子鎮流器控制集成電路。
該IC既可應用于直管瑩光燈，也可應用于緊湊型節能燈，其預熱和故障保護功能大大提高了燈管和鎮流器的壽命。
IR2156采用了高電壓半橋用可編程振蕩器和國家柵極驅動器圖，以形成一個完整的鎮流器控制IC 。
IR2156的功能包括可編程預熱和運行頻率，可編程預熱時間，編程梅布爾死區時間，可編程過電流親保護。
全面的保護功能，如保護燈無法點亮，燈絲故障 -URES ，以及自動重啟功能，有被包括在設計中。
IR2156是可用兩個14引腳PDIP和14引腳SOIC封裝。
封裝
?特點
鎮流器控制和在一個IC中的半橋驅動器
可編程的預熱頻率
可編程的預熱時間
內部點火斜坡
可編程的過流閾值
可編程運行頻率
可編程死區時間
DC總線欠壓復位
關斷引腳與遲滯
在VCC內部的15.6V齊納鉗位二極管
微功率啟動（ 150μA )
鎖存免疫功能和ESD保護
無鉛
應用電路
?主要電氣參數
?注：該芯片內部VCC與COM之間設有15.6V穩壓管，注意該腳不能直接外加電壓源。
管腳功率
?欠壓關斷模式是當供電電壓VCC低于IC的開啟門限電壓時，IC不工作。IR2156的欠壓關斷模式要求供電電流最小保持在200μA以上，保證IC正常工作并驅動高低端輸出。
?典型的從直流母線饋電和從鎮流器輸出級充電泵共同為IR2156供電的例子。通過供電電阻(RSUPPLY)的電流一部分作為啟動電流流入IC，其余給啟動電容(CVCC)充電。電阻應能供應兩倍的最大啟動電流，以保證鎮流器在低電壓輸入下啟動。一旦VCC腳電容電壓到達啟動門限，且SD腳電壓低于4.5V，則IC開始工作，HO，LO振蕩。
供電方式
?在放電期間，充電泵產生的整流電流給電容充電，使VCC電壓高于IC關斷門限，充電泵和IC內置15.6V穩壓管來提供供電電壓。啟動電容和緩沖電容要有足夠的容量，使供電電流滿足鎮流器工作需要。自舉二極管（DBOOT）和自舉電容（CBOOT）提供高端驅動電路的工作電壓。為了在HO腳的第一個脈沖前就給高端供電，因此輸出驅動的第一個脈沖來自LO腳。在欠壓關斷狀態，高端和低端輸出驅動HO和LO都為低電平，CT腳在內部連接到COM使鎮流器停止振蕩。
鎮流器運行參數
?IR2156是一款功能完善、性能穩定和成本低廉的電子鎮流器控制集成電路。
該IC既可應用于直管瑩光燈，也可應用于緊湊型節能燈，其預熱和故障保護功能大大提高了燈管和鎮流器的壽命。
