反向、降壓及升壓轉換器是當前 LED 燈具中的通用開關模式電源 (SMPS) 拓撲。這些電路在高頻率下工作,需要電感組件將電源 AC 電流轉換為驅動 LED 所需的 DC 恒流。用于電源傳輸的電感器變壓器在選擇上比較復雜,常常需要昂貴的定制組件。此外,還需要使用包含 4 至 10 個無源組件的電磁干擾 (EMI) 濾波器防止 SMPS 電路損壞其它電子設備。如需進行相位調光,可能還需要多次設計迭代來優化調光器兼容性和防止 LED 閃爍。

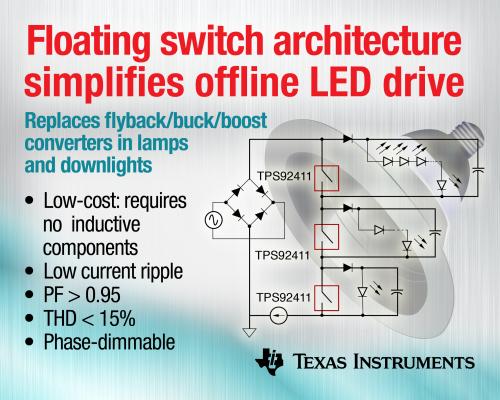

TI TPS92411 的浮動開關架構能夠應對這些挑戰,無需用于電源傳輸的各種電感組件,不僅可節省成本與空間,而且還可簡化設計。點擊這里,觀看視頻。

TPS92411 歸屬 TI LED 驅動器產品系列,該系列包括 TPS92075、LM3447 以及 LM3445 等。

TPS92411 的主要特性與優勢:
?  支持 350mA 電流容量的 100V、2 歐姆浮動 MOSFET 開關;
?  LED 驅動器性能堪比傳統反向、降壓及升壓轉換器:
o  功率因數超過 0.95;
o  總諧波失真不足 15%;
o  與“分接線性”驅動器相比,低 LED 電流紋波可實現高效率的 LED 使用。
?  低頻率壓擺率控制開關功能可產生極少的 EMI 噪聲;
?  與使用傳統轉換器的設計方案不同,極低成本的浮動開關架構無需電感組件;
?  與 TRIAC 及反相位墻式調光器協同工作良好;
?  支持高達 70W 的照明設計。


OV5650
OV5653-A66A
OV5656-A56A
OV570
OV620-B64
OV651
OV6630
OV6680-V23A
OV6690-A20A
OV681
OV6910
OV6920-V09N
OV6930-A08A
OV7148
供貨情況與封裝
采用 5 引腳 SOT-23 封裝的 TPS92411 現已開始批量供貨,可通過 TI 及其授權分銷商訂購。同步提供的還有評估板。采用 8 引腳 PowerPad? SOIC 封裝的 TPS92411 將于 2014 年第 1 季度提供。

工具與支持
? 下載 TPS92411 設計計算器工具:120V 或 230V。
