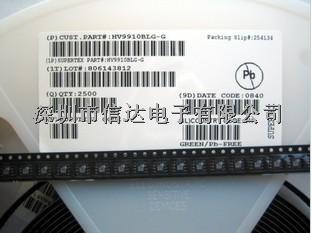

HV9910
基本特點:
效率大于90% 輸入電壓范圍8VDC-450VDC 恒流驅動LED 驅動電流從幾毫安到超過1A 能驅動從1個至數百個LED 外部PWM 低頻調光,EN使能 外部線性調光。
功能描述:
1.輸入電壓 8V to 450V DC 2.LED 燈串的電流采樣輸入端 3.芯片地 4.驅動外部MOSFET的柵極 5.低頻 PWM 調光腳,也是使能輸入腳,內部集成100k? 的下拉
電阻到地。 6.內部線性
電源 (一般是7.5V ),能夠向外部線路提供高達1mA 的電流,當交流輸入電壓在整流時接近零點越時,一個足夠大的儲能
電容用來提供能量。 7.線性調光器被用來改變電流采樣
比較儀的電流限制閾值。 8.頻率振蕩控制器,一個電阻連接在此引腳與地之間用來設定PWM 的頻率。
HV9910應用:
HV9910是一個低成本的可降壓,升壓,升降壓的控制芯片,特別適合設計驅動多串LED或LED陣列.該芯片既適用于全球通用的AC交流輸入,也適用于8-450V的直流輸入,交流輸入時,為提高功率因素,EN 61000-3-2 Class C所規定的照明設備的交流諧波的限制, 在輸入功率小于25W, 可很容易的在線路中加入無源功率因素校正電路得以實現。HV9910可驅動上百個高亮度的LED串聯或數串高亮度的LED,這些LED能被設計成一串或串并聯結合的方式,HV9910通過調節恒流值可確保LED亮度和光譜并延長壽命。HV9910的特色是使能腳PWM_D可采用脈寬調制(PWM)的方法調節LED亮度,同時兼作使能端,該端懸空時芯片無輸出控制。HV9910也可通過LD端線性調壓的方式連續調節LED的輸出電流從而控制亮度(也叫線性調光)。
應用領域:
DC/DC或AC/DC 的LED驅動器 RGB 背光 LED 驅動器
平板顯示器背光驅動 恒流源 LED
信號燈和裝飾燈 汽車
充電器
