TOP249YN 介紹如下:
一、概述
TOP249采用與TOPSwitch相同的拓撲電路,以高性價比
將高壓MOSFET、PWM控制器、故障自動保護功能及其它
控制電路集成到一個硅片上。TOP249還集成了多項新功能,
可以降低系統成本,提高了設計靈活性及效率。
除標準的漏極、源極和控制極外,不同封裝的TOP249
還另有1至3個引腳,這些引腳根據不同封裝形式,
可以實現如下功能:線電壓檢測(過壓/欠壓,電壓前
饋/降低DCMAX)、外部精確設定流限、遠程開/關控制、
與外部較低頻率的信號同步及頻率選擇(132 kHz/66 kHz)
所有封裝形式的器件均具備如下相同特性:軟啟動、
132 kHz
開關頻率(輕載時自動降低)、可降低EMI的頻率
調制、更寬的DCMAX、遲滯熱關斷及更大的爬電距離封裝。
另外,所有重要參數(例如流限、頻率、PWM增益等)的
溫度容差及絕對容差更小、設計更簡化,系統成本更低
二、特點
· 輸出功率更大以適應更高功率的應用
· 使用P/G封裝時輸出功率在34 W以下都無需散熱器
· 節約外圍元件成本
· 完全集成的緩啟動電路降低了器件的應力及輸出電壓過沖
· 外部電路實現精確的流限編程
· 更寬的占空比實現更高的輸出功率,同時可以使用更小尺寸的輸入濾波
電容
· 在Y/R/F封裝具有獨立的輸入線電壓檢測及流限編程引腳
· 輸入欠壓(UV)檢測可以防止關機時輸出的不良波動
· 輸入過壓(OV)關斷電路提高了對輸入浪涌的耐受力
· 具有最大占空比(DCMAX)降低特點的線電壓前饋抑制了工頻紋波并在高輸入電壓時限制了最大占空比
· 頻率調制降低EMI及EMI
濾波器成本
· 在零負載時實現輸出電壓的穩壓而無需假負載
· 132 kHz頻率調制降低
變壓器及
電源的尺寸
· Y/R/F封裝在視頻應用時可以選擇半頻工作
· 遲滯熱關斷提供自動故障恢復功能
· 熱遲滯值較大,防止電路板過熱
三、應用于
· 液晶顯示器
· 個人電腦
· 小型服務器
· 機頂盒
· 數字電視
· 打印機
· UPS
· 視頻游戲
· 寬帶調制解調器
· 功率
放大器
· DVD播放機
· 手提電腦適配器
· 手機適配器

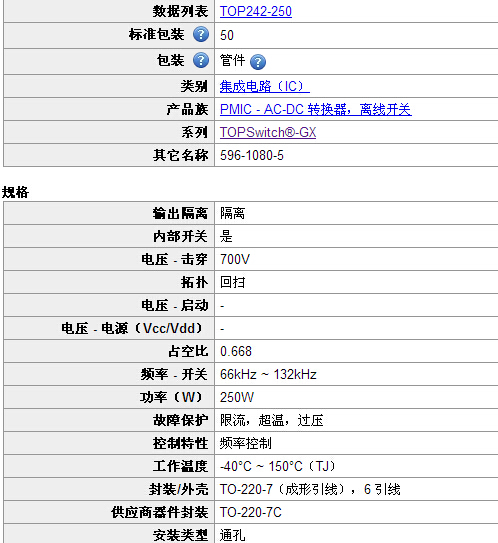

四、參數圖如下:

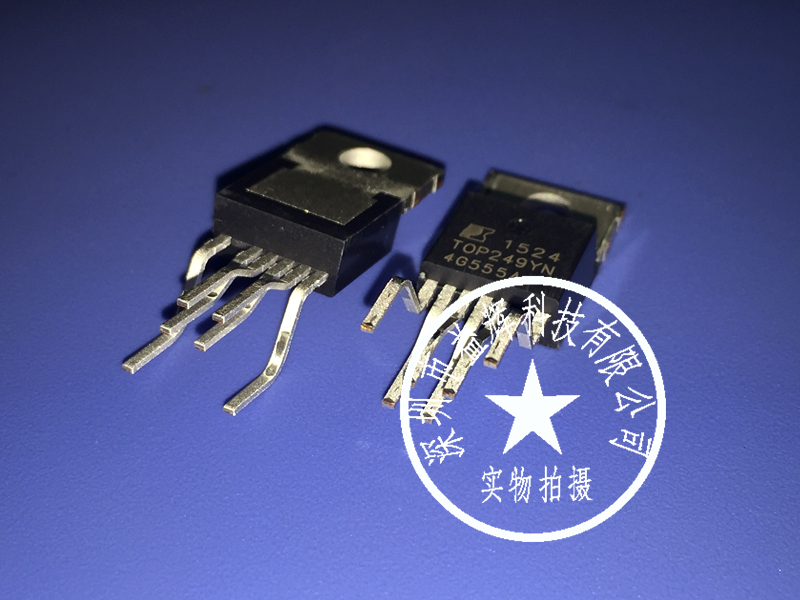

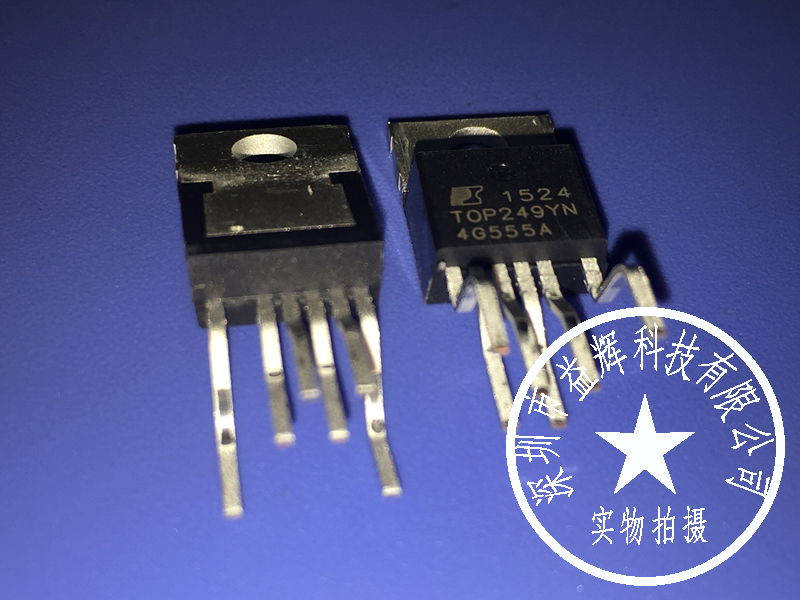

五、產品圖如下:
