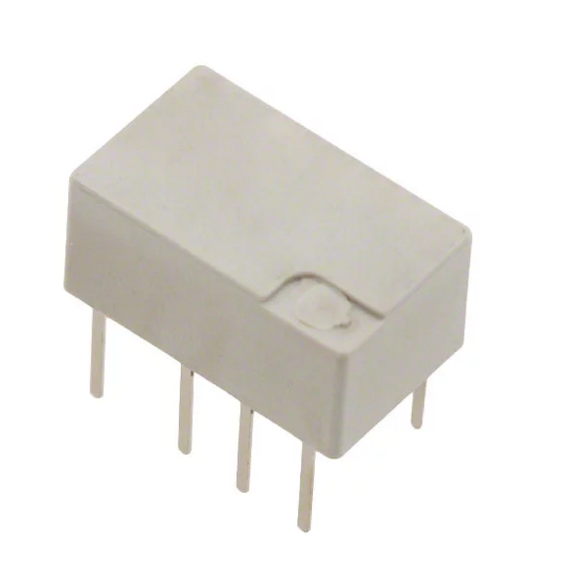

IM07TS=IM RELAY 200 MW 24 V
AxICom | IM
產品類型特性
繼電器類型? IM 繼電器
電氣特征
端子電壓額定值?(VDC) 220
線圈功率額定值(直流)?(mW) 200
線圈電壓額定值?(VAC) 24
端子開關電壓(最大值)?(VDC) 220
線圈勵磁系統? 單穩態,直流
線圈/端子間絕緣初始電介質類? 1500 V – 2500 VA
相鄰端子間絕緣初始電介質?(Vrms) 1000
端子與線圈間絕緣初始電介質?(Vrms) 1800
端子極限關合電流?(A) 2
打開端子間絕緣初始電介質?(Vrms) 1000
驅動系統? 直流
端子極限短時電流?(A) 2
端子極限連續電流?(A) 2
線圈電阻?(Ω) 2880
端子開關負載(最小值)? .0001V 時為 .1mA
端子極限斷開電流?(A) 2
線圈功率額定值類? 50 – 300 mW
線圈類型? 單穩態
電壓駐波比(高頻參數)? 100MHz 時為 1.07, 900MHz 時為 1.45
信號特征
隔離(高頻參數)? -18.8dB @ 900MHz, -37dB @ 100MHz
插入損耗(高頻參數)? -.03dB @ 100MHz, -.33dB @ 900MHz
主體特性
絕緣特性? 端子與線圈間初始浪涌耐電壓為 2500V
重量?(oz) .75
接觸件特性
端子類型? PCB-THT
端子電流額定值?(A) 2
端子排列方式? 2 Form C (CO)
端子材料? 鈀釕
端子極數? 2
端子電流類? 0 – 2 A
端子電鍍材料? 金
機械附件
安裝類型? 印刷電路板
尺寸
長度類(機械)? 0 – 10 mm
寬度類(機械)? 0 – 6 mm
長度?(in) 10
寬度 6?mm?[?.236?in?]
高度類(機械)? 0 – 6 mm
尺寸 (L x W x H)(近似值) 10 x 6 x 5.65?mm?[?.393 x .236 x .222?in?]
高度 5.8?mm?[?.228?in?]
使用環境
環境保護類別? RTV
環境溫度(最大值) 85?°C?[?85?°F?]
環境溫度類? 70 – 85°C
操作/應用
性能類型? 標準
包裝特性
封裝方法? 管, 管/盒
其他
其他特性? THT
