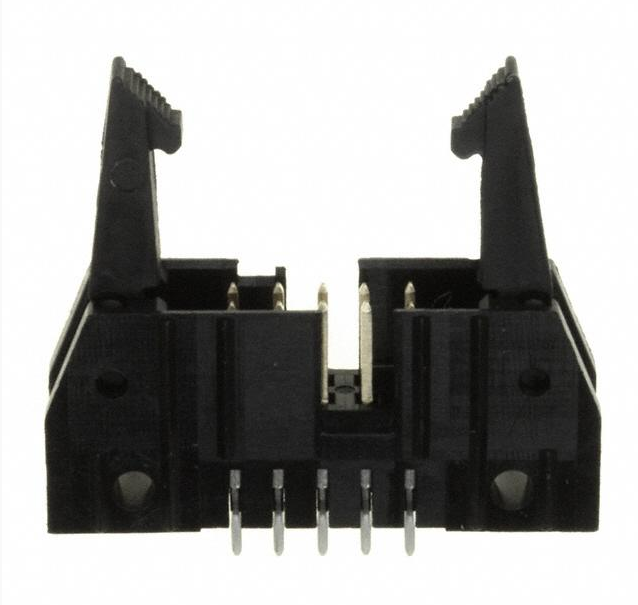

A/L UNIV HDR 10P VERT LG LAT AMP-LATCH | Universal Headers 產品類型特性 PCB 安裝方向? 垂直 帶罩? 是 行間距 2.54?mm?[?.1?in?] 連接器種類? 插頭 外形? 標準 適用對象? 印刷電路板 產品類型? 連接器 板支座? 不帶 連接器類型? 頭 連接器系統? 線到板 彈射插銷? 帶有 插銷類型? 長 結構特性 針數? 10 行數? 2 電氣特征 工作電壓?(VAC) 250 絕緣電阻?(MΩ) 5000 主體特性 柱體尺寸 .64?mm?[?.025?in?] 接頭類型? 通用彈射插針頭 接觸件特性 端子接觸部電鍍材料? 金 端子形狀? 直角 端子傳導（典型值）? 信號（數據） 焊尾端子電鍍材料? 錫 端子電流額定值?(A) 1 端子基材? 黃銅，磷青銅 端子接觸部電鍍厚度?(μin) 15 端子類型? 插針 端子端接區域電鍍材料? 錫 端子端接區域電鍍厚度?(μm) 2.54 端接特性 PC 板端接方法? 通孔 端接柱體長度 2.79?mm?[?.11?in?] 機械附件 PCB 安裝固定? 不帶 PCB 安裝固定類型? 安裝耳 接合對準類型? 中心, 雙極化桿 接合連接器鎖扣? 帶有 接合連接器鎖扣類型? 鎖閂 接合對準? 帶有 極化? 帶有 面板安裝固定? 不帶 接合固定? 帶有 PCB 安裝對準? 不帶 殼體特性 中心線 2.54?mm?[?.1?in?] 殼體顏色? 黑色 殼體種類? 4 面 外殼材料? 玻璃填充尼龍/聚酯 尺寸 高度 13.94?mm?[?.549?in?] PCB 厚度（建議） 1.57?mm?[?.062?in?] 帶罩端尺寸 3.81?mm?[?.15?in?] 長度?(in) 1.26 使用環境 額定溫度? 標準 工作溫度范圍?(°C) -65 – 105 行業標準 UL 易燃性等級? UL 94V-0 包裝特性 封裝方法? 托盤 封裝數量? 18 其他 注釋? 10 位置和 14 位置的插針頭只有一個槽用于扣入式極化器（軍用極化），位置如圖所示。, 10 位置插針頭只有一個槽用于雙極化，位置如圖所示。
