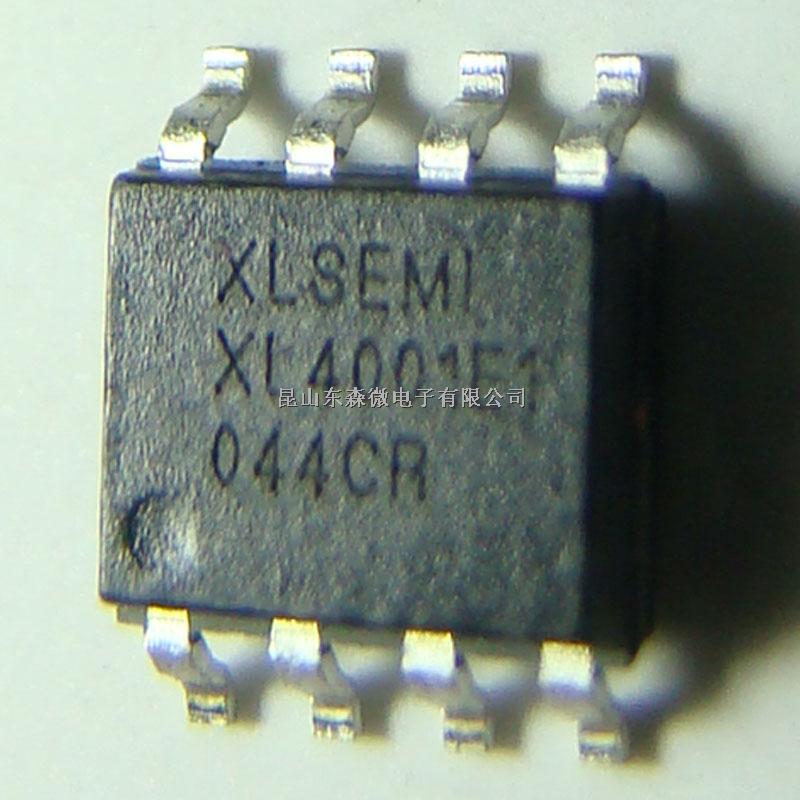

XL4001規格書下載：

XL4001是一個150KHz 固定頻率脈寬調制（降壓型）DC/DC轉換器，具有2A負載驅動能力并且效率高，低紋波和極好的線性，負載調節能力好，僅需最少外部元件。可調輸出使用簡單，內建頻率補償和固定頻率震蕩器。脈寬調制控制電路可以線性調節占空比從0 到100%。XL4001具有使能功能，內置過流和短路保護功能；恒壓CV，恒流CC，過壓保護OVP 功能齊全，內置頻率補償模塊使XL4001外部元件最少。CC 是通過電阻RCS 測量LED 電流并實現電流模式控制，在正常工作情況，LED 電流由0.155V 的PWM 控制器內部參考電壓除以RCS 電阻值所決定。即I=0.155V/RCS，因為RCS 兩端的電壓降在正常工作條件下將一直保持在0.155V。CV 是通過電阻R1 和R2 測量輸出電壓并實現電壓模式控制，一般CV 設置客戶所需要的電池的充滿電狀態下的電位。一旦電池的電位超過設定的電位，芯片沒有輸出。
XL4001使能端EN 腳控制芯片輸出，EN 腳電位為低電平（0.8V 以下）或者懸空的時候，芯片有輸出；EN 腳電位為高電平（1.4V 以上），芯片關斷輸出。
其他幾款同類型芯片如下：XL4011，XL4002，XL6002，XL4101，XL4102

* 技術特點
（1）XL4001用于車載充電的全集成方案，系統成本低，可靠性高；
（2）XL4001內部CC，CV 都是通過控制PWM 實現的；因此，輸出電壓，輸出電流，輸出過壓保護的精度更高，響應速度很快；內置過流保護、過溫度保護等安全措施；
（3）XL4011為40V 高壓雙極工藝制造，更加“皮實”，應用于多種環境；由于其為150K 固定頻率，使得車載充電的EMI 設計相對容易。

關鍵字：XL4001,XL4001E1,恒壓恒流車充芯片IC,過流保護,過壓保護,DCDC轉換器,車充芯片IC
