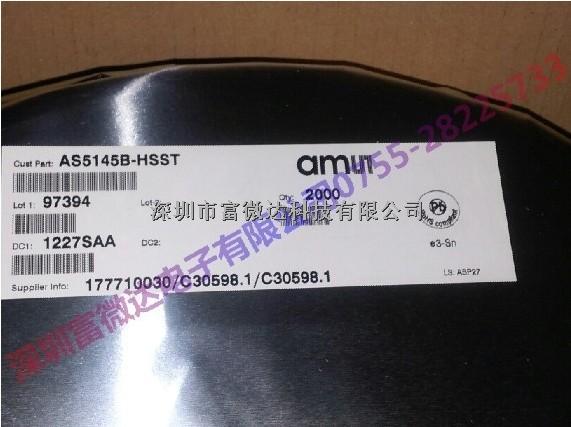

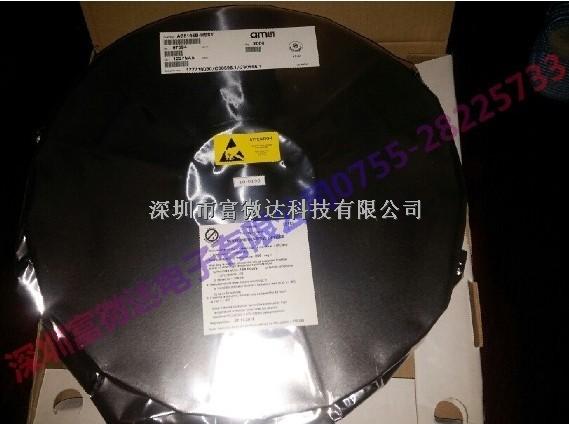

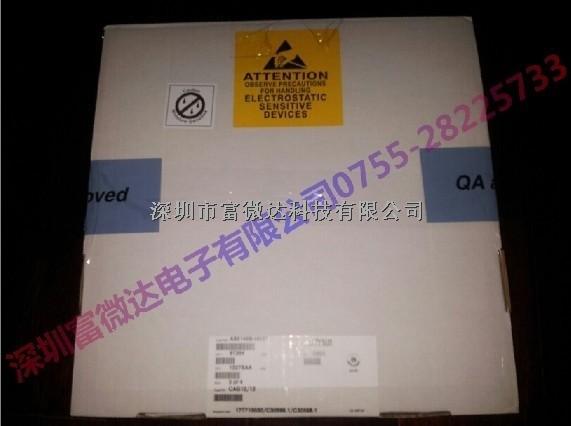

AS5145B-HSST 品牌AUMS(奧地利微)封裝SSOP16
12+全新原裝正品,假一賠十!
磁編碼器 全系列AS5030/AS5035/AS5040
深圳市富微達科技有限公司 聯系人: 歐陽先生
電話:0755-28225733 手機:18038025658 QQ:1196501837
AS5145B是一款具有12位分辨率,在一圈 360° 范圍內可識別4096個位置(步進值為0.0879度),能夠以串行比特流(SSI輸出)、PWM 信號輸出以及模擬電壓的形式提供數字化數據,并可以通過對內部OTP進行編程,輸出10位或12位可輸出正交A/B脈沖及索引(Index)信號的一款高分辨率編碼器。
磁編碼器的內部原理:在芯片中嵌入4個或8個按圓周排列的hall 傳感器,排列的圓周直徑為2.2mm相對hall傳感器通過微分放大器連接在一起輸出的正弦、余弦經過兩個平行的ADC 處理,數字濾波器濾除雜音,DSP 對正弦、余弦進行處理指的是磁編碼器每圈的步長數。(如10位磁編碼器AS5040,其分辨率為0.35o,即每圈1024個位置)A/B 正交兩路及Index 輸出:A、B 兩路相位差90o 脈沖信號,通過通道A 的相位超前通道B 或通道B的相位超前通道A 便可方便地判斷出旋轉方向,每圈A/B 各路輸出的脈沖數為磁編碼數每圈步長數/4; Index 指示絕對值零位,每經過零點將產生一個脈沖。
