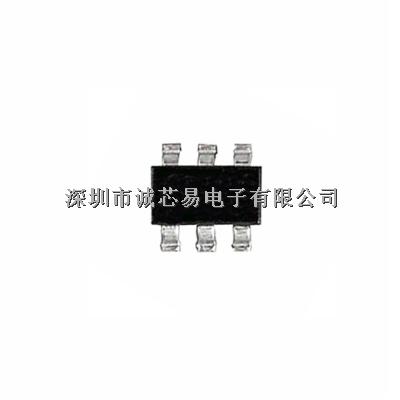

TP4059,單節鋰離子電池充電器現貨庫存

類型：
充電器
品牌：
TP拓微

發布詢價信息

5000多家會員為您找貨報價，SO EASY！

相關產品

產品信息

描述

TP4059是一款完整的單節鋰離子電池充電器，帶電池正負極反接保護反接，具有更大600mA的充電電流，更穩定的電流一致性。其采用恒定電流/恒定電壓線性控制，SOT封裝與較少的外部元件數目使得TP4059成為便攜式應用的理想選擇。TP4059可以適合USB電源和適配器電源工作。

由于采用了內部PMOSFET架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V之后，充電電流降至設定值1/10，TP4059將自動終止充電。

當輸入電壓（交流適配器或USB電源）被拿掉時，TP4059自動進入一個低電流狀態，電池漏電流在2uA以下。TP4059的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。

特點

·鋰電池正負極反接保護；

·高達600mA的可編程充電電流；

·無需MOSFET、檢測電阻器或隔離二極管；

·用于單節鋰離子電池

·恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能；

·可直接從USB端口給單節鋰離子電池充電；

·精度達到±1%的4.2V預設充電電壓；

·最高輸入可達9V；

·自動再充電；

·2個充電狀態開漏輸出引腳；

·C/10充電終止；

·待機模式下的供電電流為145uA；

·2.9V涓流充電器件版本；

·軟啟動限制了浪涌電流；

·采用6引腳SOT-23封裝。

絕對最大額定值

·輸入電源電壓（V_cc）：-0.3V～9V

·PROG：-0.3V～V_cc+0.3V

·BAT：-4.2V～7V

·CHRG：-0.3V～10V

·BAT短路持續時間：連續

·BAT引腳電流：600mA

·PROG引腳電流：800uA

·最大結溫：145℃

·工作環境溫度范圍：-40℃～85℃

·貯存溫度范圍：-65℃～125℃

·引腳溫度（焊接時間10秒）：260℃

TP4059測試使用注意事項

1、TP4059充電電流測試中，芯片BAT端（3號腳）應直接連接電池正極，不可串聯電流表，電流表可接在芯片Vcc端。

2、為保證各種情況下可靠使用，防止尖峰和毛刺電壓引起的芯片損壞，建議TP4059應用中Vcc端和BAT端分別接4.7uF和10uF的電容，如可能還可各再接一個0.1u的陶瓷電容。所有電容位置以靠近芯片引腳為優，不宜過遠。

3、采用SOT23封裝，大電流應用中（400mA以上）散熱效果不佳可能引起充電電流受溫度保護而減小。客戶可以不接耗散電阻，若電流不能滿足要求，請根據實際電源電壓設計熱耗散電阻，芯片Vcc端輸入電壓在4.6V為最佳，可得到較大充電電流，一般熱耗散電阻為0.5至1歐姆。同樣良好的PCB板布局可以有效減小客戶在大電流充電應用中溫度對電流的影響。
