TP4057 一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流/恒定電壓線性控制。其 SOT封裝與較少的外部元件數目使得 TP4057 便攜式應用的理想選擇。TP4057可以適合 USB電源和適配器電源工作。 由于采用了內部PMOSFET架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V之后，充電電流降至設定值 1/10，TP4057 將自動終止充電。 當輸入電壓（交流適配器或USB電源）被拿掉時，TP4057自動進入一個低電流狀態，電池漏電流在 2uA以下。TP4057的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。

特點

·鋰電池正負極反接保護；

·高達500mA 的可編程充電電流；

·雙燈指示，燈的狀態為亮或滅

·無需MOSFET、檢測電阻器或隔離二極管；

·用于單節鋰離子電池

·恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能；

·可直接從USB端口給單節鋰離子電池充電；

·精度達到±1%的4.2V 預設充電電壓；

·最高輸入可達9V；

·自動再充電；

·2個充電狀態開漏輸出引腳；

·C/10充電終止；

·待機模式下的供電電流為40uA；

·2.9V涓流充電器件版本；

·軟啟動限制了浪涌電流；

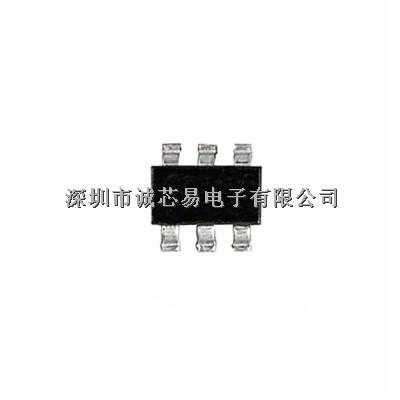

·采用 6引腳 SOT-23封裝。

絕對最大額定值

·輸入電源電壓（VCC）：-0.3V～9V

·PROG：-0.3V～VCC+0.3V

·BAT：-4.2V～7V

·CHRG ：-0.3V～10V

·BAT短路持續時間：連續

·BAT引腳電流：500mA

·PROG 引腳電流：800uA

·最大結溫：145℃

·工作環境溫度范圍：-40℃～85℃

·貯存溫度范圍：-65℃～125℃

·引腳溫度（焊接時間 10秒）：260℃

TP4057測試使用注意事項

1、TP4057 測試中，芯片 BAT 端（3 號腳）應直接連接電池正極，不可串聯電流表，電流表可接在芯片Vcc端。

2、為保證各種情況下可靠使用，防止尖峰和毛刺電壓引起的芯片損壞，建TP4057應用中VIN端和BAT端分別接1uF和 10uF的電解電容， 如可能還可各再接一個0.1u 的陶瓷電容。所有電容位置以靠近芯片引腳為優，不宜過遠。

3、采用SOT23封裝，大電流應用中（400mA以上）散熱效果不佳可能引起充電電流受溫度保護而減小。客戶可以不接耗散電阻，若電流不能滿足要求， 請根據實際電源電壓設計熱耗散電阻， 芯片Vcc端輸入電壓在4.6V為最佳，可得到較大充電電流，一般熱耗散電阻為 0.5 至 1 歐姆。同樣良好的 PCB 板布局可以有效減小客戶在大電流充電應用中溫度對電流的影響。
