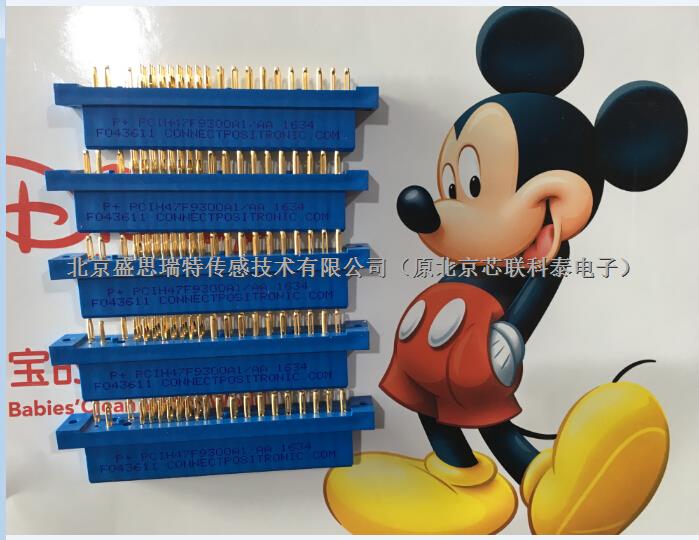

PositronIC美商寶西電力電纜連接器PCIH38RF400D2

1995年，美國的Positronic Industries, Inc.設立了Positronic Asia Pte Ltd.，作為其在亞洲地區的本部。　美國的Positronic Industries, Inc.于1966年設立于密西里州的西普里佛爾德。最初，它只是一家為美國的航空飛行器以及航空電子產業提供插頭等電子部件的制造銷售廠商。而如今，除西普里佛爾德外，Positronic Industries, Inc.在法國的Auch有供應全歐洲以及全中東的制造銷售網點，而普埃路德里克工廠則負責拉丁美洲地區的銷售以及滿足美國的制造需求。　Positronic Asia Pte Ltd.有100名以上的員工負責在新加坡的制造、產品裝配、相應工程技術支持、研究開發以及面向亞洲地區的銷售、客戶服務等工作。Positronic Asia Pte Ltd.的營業網點遍及新加坡、臺灣、日本、韓國、香港、中國以及印度等地。Positronic公司是一家能夠設計并制造所有插頭部件的綜合性插頭制造廠家。Positronic公司被譽為引領世界特制插頭以及擁有最新設計插頭技術的公司之一。Positronic公司通過了ISO9001、 MIL標準、面向航空/衛星規格的NASA/Goddard標準，并獲得了UL、TUV、以及CSA的認可。Positronic公司生產的插頭芯線使用的是銅合金，而表面處理也是采用鍍金的方式。采用這種設計，可以使插頭的性能滿足1級以及2級水平的要求，并可延長插頭的循環壽命，保證電壓的允許量和較低的接觸電阻。創業至今，Positronic公司都是在向對品質要求甚高的航空航天市場提供插頭設計方案并供應插頭，這一點Positronic公司一直引以為自豪。為達到軍需用、醫療用、價格意識較高的產業以及民生用插頭的100％的顧客滿意率，Positronic公司在所有的工廠都實行與MIL標準等同水準的品質管理體制。　 Positronic Asia Pte Ltd的電源插頭技術在世界是首屈一指的。2000年度銷售額的60％以上是由基板安裝電源用以及一般高密度電源用hot plug等規格的插頭來實現的。交貨迅速，價格也是充分量產時采用的價格。　Positronic公司是獲得NASA/Goddard (GFSC標準)認可的、引領衛星/航空航天用插頭行業世界潮流的廠商。為適應于航空航天使用，Positronic公司對其制造工程及產品進行了徹底的性能分析，并不斷為確保可持續的信賴性做著努力。此外，Positronic公司也是軍事用插頭的領導者，獲得了MIL標準M24308、M28748 以及M39209的認可。這些插頭被頻繁的使用于通信、航空航天器以及雷達系統中。Positronic公司是世界上D‐輔助插頭的最廣泛供應商。 在D-輔助插頭中，Positronic公司可以供給標準型號的插頭，更可以提供附有過濾器型號、防水型號、面向衛星/航空航天規格型號、MIL規格型號、多種芯線型號（Combo-D）以及混合型號的插頭。Positronic公司是從生產混合型號的插頭開始的，而如今它仍然是這一領域的最大生產商。

技術特性
材料和表面處理:
絕緣體: 玻璃纖維填充聚酯 阻燃等級: VL94V-0顏色: 藍色
接觸件: 16號接觸件: 高傳導性精密加工銅合金,
        20號和22號接觸件: 精密加工銅合金
鍍層: 鎳上閃鍍薄金,其他可用鍍層請看手冊36頁第七步詳細資料
安裝螺絲材料: 鋼鍍鋅
電性能:

PCIH接觸件電流額定值:( 按照UL 1977標準)

PCIH38:
16號電源接觸件:
第36.37.38位置 40安培持續供電，所有插針全負載
第1-20位置     28安培持續供電, 所有插針全負載
20號接觸件: 5安培 額定值
PCIH47:
16號電源接觸件:
第45.46.47位置 40安培持續供電，所有插針全負載
第1-20位置     28安培持續供電, 所有插針全負載
22號接觸件: 3安培 額定值
PCIH49:
16號電源接觸件:
第45-49位置   37安培持續供電，所有插針全負載
第1-20位置    28安培持續供電, 所有插針全負載
22號接觸件: 3安培 額定值
初始接觸電阻(最大):
16號接觸件: 0.0007歐姆(最大值)20號接觸件: 0.004歐姆(最大值)22號接觸件: 0.004歐姆(最大值)絕緣電阻: (按照IEC512-2標準,測試方法:3a): 5000兆歐擊穿電壓
PCIH38:

36.37.38位置接觸件3000伏 有效值    1-20位置接觸件    1500伏 有效值
21-35位置接觸件    1000伏
有效值PCIH47: 45.46.47位置接觸件3000伏 有效值   1-20位置接觸件    1500伏 有效值
21-44位置接觸件    1000伏 有效值PCIH49:
45-49位置接觸件    1500伏有效值   1-20位置接觸件 1500伏 有效值 21-35位置接觸件 1000伏 有效值最小爬電距離:PCIH38:
38-36位置    3.2 mm (0.126英寸)37-36位置    3.2 mm (0.126英寸)38-信號針    6.4 mm (0.252英寸)37-信號針   6.4 mm (0.252英寸)38-37位置    2.5 mm (0.098英寸)36-信號針     2.0 mm (0.079英寸)PCIH47:
47-45位置  3.2 mm (0.126英寸)46-45位置    3.2 mm (0.126英寸)47-信號針  6.4 mm (0.252英寸)46-信號針  6.4 mm (0.252英寸)47-46位置  2.5 mm (0.098英寸)45-信號針   2.0 mm (0.079英寸)PCIH47 36-信號針     2.0 mm (0.079英寸)工作電壓
PCIH38:36.37.38位置接觸件1000伏 有效值 1-20位置接觸件  500伏 有效值  21-35位置接觸件    333伏
有效值PCIH47:
45.46.47位置接觸件1000伏 有效值 1-20位置接觸件 500伏 有效值 21-44位置接觸件  333伏
有效值PCIH49:
45-49位置接觸件 500伏有效值 1-20位置接觸件 500伏 有效值  21-35位置接觸件 333伏 有效值機械性能

盲插系統: 插頭和插座允許未對準范圍為1.3毫米(0.050英寸)鍵位:由連接器殼體提供可卸出接觸件: 從絕緣體后部安裝,取出則用取針工具從絕緣體前部插入,為了高可靠性,16.20.22號插孔采用閉口式設計.可卸出式接觸件在絕緣體力的保持力:16號接觸件 67牛 (15磅)20號接觸件 45牛 (10磅)22號接觸件 27牛 (6磅)固定接觸件: 16號接觸件采用閉口式設計,包括直式或直角(90°)線路板安裝型 20和22號接觸件采用ROBI-D開口式設計,包括直式或直角(90°)線路板安裝型,閉口式接觸件適用情況請和銷售技術員聯系預安裝式接觸件在絕緣體力的保持力:16號接觸件 45牛 (10磅) 20觸件 27牛 (6磅)最大焊接溫度: 260℃(500℉)持續10秒,按照IEC 512-6 測試條件12e,25瓦烙鐵.持續插拔:PCIH38:首接觸針為36，最后接觸的是22.25.28PCIH47和PCIH49:首接觸針為45，最后接觸的是27請和銷售技術員聯系客戶指定的連續插配資料安全的內嵌式接觸件: 按安全性需要,下一個16號接觸件從插座絕緣體內陷5毫米(0.197英寸)PCIH38:37-38位置PCIH47和PCIH49: 46-47位置兼容的終端: 16號,20號和22號適用于兼容終端印刷線路板和面板安裝:印刷線路板和面板安裝均提供安裝孔,適用自攻螺絲機械操作:250次聯裝,最小值環境特性

工作溫度: -55℃- +125℃通過的認證:UL認證: UL文件號E49351TUV認證: 文件號 215/99CSA認證: 文件號
PCIH38F300A1
PCIH38F300A2
PCIH38F300C1
PCIH38F300C2
PCIH38F300D1
PCIH38F300D2
PCIH38M300A1
PCIH38M300A2
PCIH38M300C1
PCIH38M300C2
PCIH38M300D1
PCIH38M300D2
PCIH38F400A1
PCIH38F400A2
PCIH38F400C1
PCIH38F400C2
PCIH38F400D1
PCIH38F400D2
PCIH38M400A1
PCIH38M400A2
PCIH38M400C1
PCIH38M400C2
PCIH38M400D1
PCIH38M400D2
PCIH38F8000
PCIH38F9300A1
PCIH38F9400A1
PCIH38M9300A1
PCIH38M9400A1
PCIH38F9300C1
PCIH38F9400C1
PCIH38M9300C1
PCIH38M9400C1
PCIH38F9300D1
PCIH38F9400D1
PCIH38M9300D1
PCIH38M9400D1
PCIH38RF300A1
PCIH38RF300A2
PCIH38RF300C1
PCIH38RF300C2
PCIH38RF300D1
PCIH38RF300D2
PCIH38RM300A1
PCIH38RM300A2
PCIH38RM300C1
PCIH38RM300C2
PCIH38RM300D1
PCIH38RM300D2
PCIH38RF400A1
PCIH38RF400A2
PCIH38RF400C1
PCIH38RF400C2
PCIH38RF400D1
PCIH38RF400D2
PCIH38RM400A1
PCIH38RM400A2
PCIH38RM400C1
PCIH38RM400C2
PCIH38RM400D1
PCIH38RM400D2
PCIH38RF8000
PCIH38RF9300A1
PCIH38RF9400A1
PCIH38RM9300A1
PCIH38RM9400A1
PCIH38RF9300C1
PCIH38RF9400C1
PCIH38RM9300C1
PCIH38RM9400C1
PCIH38RF9300D1
PCIH38RF9400D1
PCIH38RM9300D1
PCIH38RM9400D1
PCIH47F300A1
PCIH47F300A2
PCIH47F300C1
PCIH47F300C2
PCIH47F300D1
PCIH47F300D2
PCIH47M300A1
PCIH47M300A2
PCIH47M300C1
PCIH47M300C2
PCIH47M300D1
PCIH47M300D2
PCIH47F400A1
PCIH47F400A2
PCIH47F400C1
PCIH47F400C2
PCIH47F400D1
PCIH47F400D2
PCIH47M400A1
PCIH47M400A2
PCIH47M400C1
PCIH47M400C2
PCIH47M400D1
PCIH47M400D2
PCIH47F8000
PCIH47F9300A1
PCIH47F9400A1
PCIH47M9300A1
PCIH47M9400A1
PCIH47F9300C1
PCIH47F9400C1
PCIH47M9300C1
PCIH47M9400C1
PCIH47F9300D1
PCIH47F9400D1
PCIH47M9300D1
PCIH47M9400D1
PCIH47RF300A1
PCIH47RF300A2
PCIH47RF300C1
PCIH47RF300C2
PCIH47RF300D1
PCIH47RF300D2
PCIH47RM300A1
PCIH47RM300A2
PCIH47RM300C1
PCIH47RM300C2
PCIH47RM300D1
PCIH47RM300D2
PCIH47RF400A1
PCIH47RF400A2
PCIH47RF400C1
PCIH47RF400C2
PCIH47RF400D1
PCIH47RF400D2
PCIH47RM400A1
PCIH47RM400A2
PCIH47RM400C1
PCIH47RM400C2
PCIH47RM400D1
PCIH47RM400D2
PCIH47RF8000
PCIH47RF9300A1
PCIH47RF9400A1
PCIH47RM9300A1
PCIH47RM9400A1
PCIH47RF9300C1
PCIH47RF9400C1
PCIH47RM9300C1
PCIH47RM9400C1
PCIH47RF9300D1
PCIH47RF9400D1
PCIH47RM9300D1
PCIH47RM9400D1
PCIH49W25F300A1
PCIH49W25F300A2
PCIH49W25F300C1
PCIH49W25F300C2
PCIH49W25F300D1
PCIH49W25F300D2
PCIH49W25M300A1
PCIH49W25M300A2
PCIH49W25M300C1
PCIH49W25M300C2
PCIH49W25M300D1
PCIH49W25M300D2
PCIH49W25F400A1
PCIH49W25F400A2
PCIH49W25F400C1
PCIH49W25F400C2
PCIH49W25F400D1
PCIH49W25F400D2
PCIH49W25M400A1
PCIH49W25M400A2
PCIH49W25M400C1
PCIH49W25M400C2
PCIH49W25M400D1
PCIH49W25M400D2
PCIH49W25F8000
PCIH49W25F9300A1
PCIH49W25F9400A1
PCIH49W25M9300A1
PCIH49W25M9400A1
PCIH49W25F9300C1
PCIH49W25F9400C1
PCIH49W25M9300C1
PCIH49W25M9400C1
PCIH49W25F9300D1
PCIH49W25F9400D1
PCIH49W25M9300D1
PCIH49W25M9400D1
PCIH49W25RF300A1
PCIH49W25RF300A2
PCIH49W25RF300C1
PCIH49W25RF300C2
PCIH49W25RF300D1
PCIH49W25RF300D2
PCIH49W25RM300A1
PCIH49W25RM300A2
PCIH49W25RM300C1
PCIH49W25RM300C2
PCIH49W25RM300D1
PCIH49W25RM300D2
PCIH49W25RF400A1
PCIH49W25RF400A2
PCIH49W25RF400C1
PCIH49W25RF400C2
PCIH49W25RF400D1
PCIH49W25RF400D2
PCIH49W25RM400A1
PCIH49W25RM400A2
PCIH49W25RM400C1
PCIH49W25RM400C2
PCIH49W25RM400D1
PCIH49W25RM400D2
PCIH49W25RF8000
PCIH49W25RF9300A1
PCIH49W25RF9400A1
PCIH49W25RM9300A1
PCIH49W25RM9400A1
PCIH49W25RF9300C1
PCIH49W25RF9400C1
PCIH49W25RM9300C1
PCIH49W25RM9400C1
PCIH49W25RF9300D1
PCIH49W25RF9400D1
PCIH49W25RM9300D1
PCIH49W25RM9400D1
