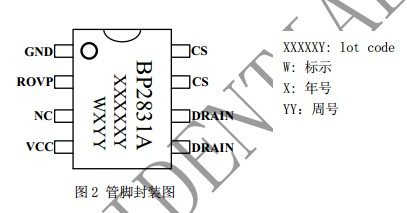

BP2831A 是一款高精度降壓型 LED 恒流驅動芯片。 芯片工作在電感電流 臨界連續 模式,適用于 85Vac~265Vac 全范圍輸入電壓的非隔離降壓型 LED 恒流電源。 BP2831A 芯片內部集成 500V 功率開關,采用專利 的驅動和電流檢測方式,芯片的工作電流極低, 無需輔助繞組檢測和供電,只需要很少的外圍元 件,即可實現優異的恒流特性,極大的節約了系 統成本和體積。 BP2831A 芯片內帶有高精度的電流采樣電路,同時 采用了專利的恒流控制技術,實現高精度的 LED 恒流輸出和優異的線電壓調整率。芯片工作在電 感電流臨界模式,輸出電流不隨電感量和 LED 工 作電壓的變化而變化,實現優異的負載調整率。 BP2831A 具有多重保護功能,包括 LED 開路/短路 保護,CS 電阻短路保護,欠壓保護,芯片溫度過 熱調節等。 BP2831A 采用 SOP-8 封裝。 管腳封裝
管腳描述 管腳號 | 管腳名稱 | 描述 | 1 | GND | 芯片信號和功率地地 | 2 | ROVP | 開路保護電壓調節端,接電阻到地 | 3 | NC | 無連接,建議連接到芯片地(Pin1) | 4 | VCC | 芯片電源 | 5、6 | DRAIN | 內部高壓功率管漏極外部功率 MOS 管柵極驅動 | 7、8 | CS | 電流采樣端,采樣電阻接在 CS 和 GND 端之間 |
定購信息 定購型號 | 封裝 | 溫度范圍 | 包裝形式 | 打印 | BP2831A | SOP8 | -40 oC到105 oC 歡迎來電咨詢。聯系人:林偉宏 QQ2561588028 電話:0755-83227858 | 編帶 2500 顆/盤 | BP2831A XXXXXY WXYY |
|
