產品簡介：

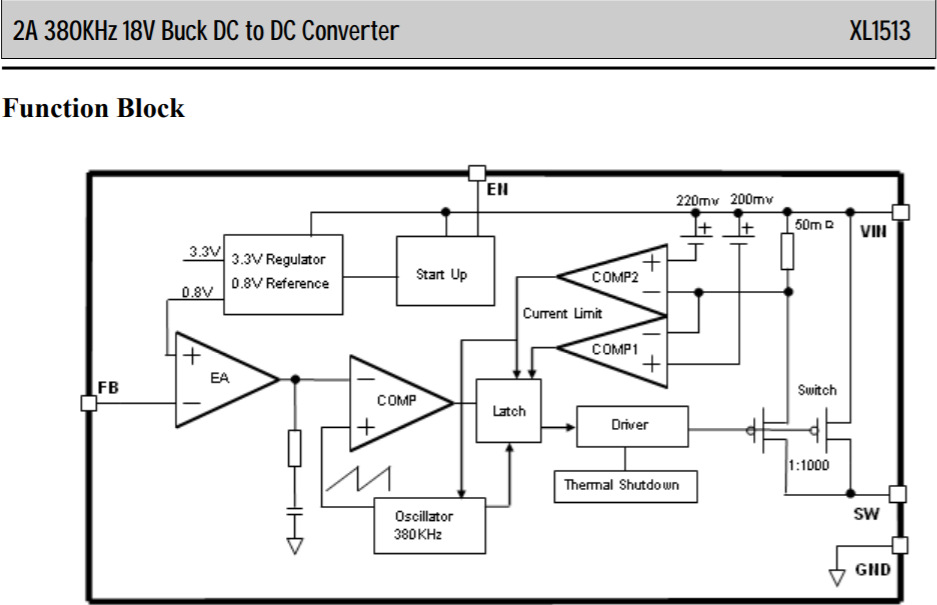

The XL1513 is a 380KHz fixed frequency PWM buck (step-down) DC/DC converter, capable of driving a 2A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator. The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%. An enable function, an over current protection function is built inside. When short protection function happens, the operation frequency will be reduced from 380KHz to 80KHz. An internal compensation BLOCK is built in to minimize external component count.

優勢特點：

 Wide 3.6V to 18V Input Voltage Range

 Output Adjustable from 0.8V to 16V

 Maximum Duty Cycle 100%

 Minimum Drop Out 0.6V

 Fixed 380KHz Switching Frequency

 2A Constant Output Current Capability

 Internal Optimize Power MOSFET

 High efficiency

 Excellent line and load regulation

 TTL shutdown capability

 EN pin with hysteresis function

 Built in thermal shutdown function

 Built in current limit function

 Built in output short protection function

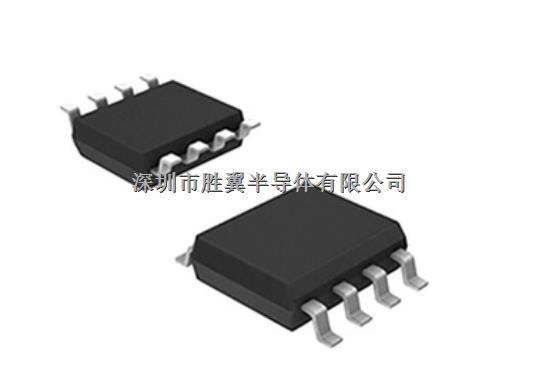

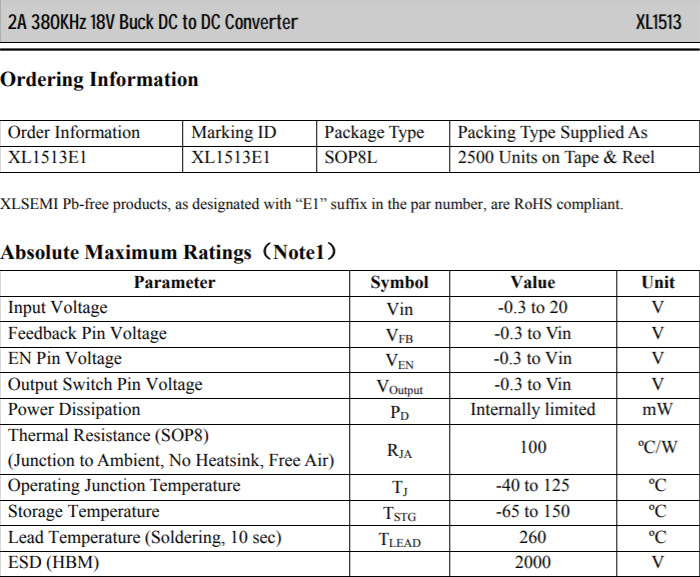

 Available in SOP8L package

應用領域：

 LCD Monitor and LCD TV

 Digital Photo Frame

 Set-up Box

 ADSL Modem

 Telecom / Networking Equipment

XL4012 大電流12A PWM  DC/DC  TO220輸入3.6-25V  輸出0.8V-23V轉換效率高達95% (功能兼容)完全替代LM2677  LM2678 LM2679

XL4012 大電流  12A  PWM *DC/DC

  （一）輸入3.6-25V  ，輸出0.8V-23V轉換效率高達95%

(功能兼容)LM2677 LM2678 LM2679

XL4012 輸入電壓范圍可由3.6伏特--30伏特,輸出電壓0.8V--23V可調整且輸出電流可高達12A,非常適合于大尺寸液晶電視 電子 工業控制供電 智能安防 網絡通訊等設備的電壓轉換.
XL4012應用電路非常簡單,外圍器件，其內部具有完整的系統保護 功能包括可調式軟啟動(adjustable soft-start)，短路保護(SCP)， 過溫度保護(OTP)及可調式過電流保護(adjustable OCP)功能,切換頻率固定為260KHz.XL4012采用標準的TO-220-5L無鉛封裝,可以兼容IC型號有:LTC3610  LTM4601

XL1507完全兼容Pin to PinAP1507

XL1509完全兼容Pin to PinAP1509

XL2576完全兼容Pin to PinLM2576  LM2575

XL2576P完全兼容Pin to PinGL2576P LM2575

XL2596完全兼容Pin to PinLM2596 AP1501  MIC4576 AP1506

是***型開關穩壓器，具有非常小的電壓調整率和電流調整率，能夠輸出3.3V 5V 12V 固定電壓和可調節電壓輸出方式，在規定的輸入電壓和輸出負載的條件下，XL系列產品輸出電壓的誤差范圍為±4％；振蕩器的振蕩頻率誤差范圍為±10％；典型的待機電流為70μA 芯片內置過流保護電路和過熱保護電路。

220V-50Hz 生活用電經*整流成4.5V~40V 直流電源為系統供電，經XL1507 XL1509 XL2576 XL2576P XL2596*得到穩定的電源，可根據不同應用改變R1 R2 的比例關系，從而使輸出電壓VOUT 可靈活變化 如R1=1K R2=3K 則輸出電壓為4.92V XL1507/XL1509/XL2576/XL2576P/XL2596 采用TO-252 TO220 和TO263封裝，可PIN 對PIN 替換完全XL1507完全兼容Pin to PinAP1507

XL1509完全兼容Pin to PinAP1509

XL2576完全兼容Pin to PinLM2576 LM2575

XL2576P完全兼容Pin to PinGL2576P LM2575

XL2596完全兼容Pin to PinLM2596  AP1501  MIC4576 AP1506

優點：1、輸入、輸出電壓范圍寬；

（二）IC 內部CV，OVP 通過PWM 控制，輸出電壓，輸出過壓保護精度更高，響應速度更快，內置過流、過熱保護，安全性更高；

（三）外圍元件少，低紋波。輸入25V 電壓，輸出12V 情況下，效率可達到90%。

其他幾款同類型的芯片為：XL1509 XL2576 XL2576P XL2596
