LT6711A 符合RoHS標準 適用于移動系統 VR / AR 蜂窩手機 PAD /平板電腦 數碼攝像機 數碼相機
LT6711A.png)
- 型號：
LT6711A
- 廠家：
Lontium/龍迅
- 批號：
23
- 封裝：
QFN64
發布詢價信息
5000多家會員為您找貨報價，SO EASY！
LT8619C.png)
LT9721.png)
LT8621SXE-M.png)
功能圖.png)
產品信息
描述
LT6711是一款經過深度優化的HDMI重新驅動器IC，可通過執行電纜或電路板走線損耗補償來增強TMDS信號質量。LT6711可配置為在HDMI1.4b下工作，數據速率高達3.4Gb / s，HDMI2.0標準，最高6Gb / s數據速率，可實現4Kx2K 60Hz或1080P的最高分辨率，刷新率更高。
LT6711的輸入接收器具有多級可編程線性均衡器，可通過符號間干擾（ISI）支持最大25dB的損耗補償。輸出發送器通過多級可編程輸出擺幅和高達6dB的去加重來重新驅動接收信號。
還包括內置DDC攔截功能，與時鐘通道上的精確頻率檢測協同工作，以自動設置重新驅動器參數。
LT6711內部集成了一個8位OCM和SPI閃存（堆疊芯片）來運行程序。LT6711還支持在線軟件升級。
LT6711采用先進的CMOS工藝制造，采用小尺寸5mmx5mm BGA81（LT6711B）和7.5mmx7.5mm QFN64（LT6711A）封裝。該封裝符合RoHS標準，額定工作溫度范圍為-40°C至+ 85°C。
Description

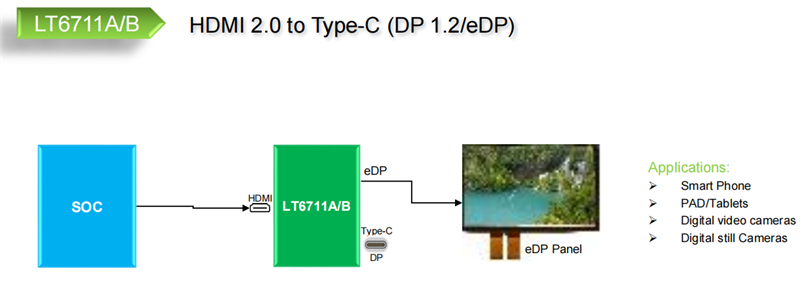

The Lontium LT6711 is HDMI2.0 to DP1.2 converter with internal Type-C Alternate Mode switch and PD controller.
For HDMI input, LT6711 features a HDMI2.0 receiver with 1 clock lane and 3 data lanes operating at maximum 6Gb/s per data lane and a maximum input bandwidth of 18Gb/s, allowing resolution up to 4Kx2K@60Hz for RGB format. The converter also integrates a DDC controller and supports both HDCP1.4 and HDCP2.2.
For DP1.2 output, it consists of 4 data lanes, supporting RBR (1.62Gbps), HBR (2.7Gbps) and HBR2 (5.4Gbps) link speeds. The build-in optional SSC function reduces EMI effect on EMI-concerned system application.
In order to be adaptable to the latest USB Type-C ecosystem, LT6711 integrates CC logic and PD management unit to relieve mobile system design complexity and BOM cost. The switch function is compliant with VESA DP Alternate Mode on USB Type-C Standard.
The LT6711 is fabricated in advanced CMOS process and implemented in a small outline 5mmx5mm BGA81 (LT6711B) and 7.5mmx7.5mm QFN64 (LT6711A) package. This package is RoHS compliant and specified to operate from -40°C to +85°C.
應用
移動系統，VR / AR
蜂窩手機，PAD /平板電腦
數碼攝像機
數碼相機
Applications
Mobile systems, VR/AR
Cellular handsets, PAD/Tablets
Digital video cameras
Digital still cameras
我公司可提供全套開發資料：規格書，電路圖，DEMO,在線與原廠技術支持溝通推薦更適合客戶的解決方案等等，能滿足系統廠商不同的設計要求，歡迎廣大客戶來電咨詢，可提供樣品和含稅13%！代理產品，每一片芯片都有原廠來貨證明，杜絕一切假貨后顧之憂，讓您的用料更加放心可靠！
如需獲取更多產品資料PDF,電路圖或樣品，技術疑問（原廠技術支持）歡迎隨時與我們取得聯系！！
深圳市九黎科技有限公司：www.jlkj688.com
聯系電話：18123893637(微信同號)
聯系人：葉小姐 傳真：0755-82737072 QQ:3996435267 郵箱：even.jl@foxmail.com
Our company can provide a complete set of development materials, including specifications, circuit diagrams, demos, and online communication with original technical support to recommend more suitable solutions for customers. We can meet the different design requirements of system manufacturers. We welcome customers to call us for consultation, and we can provide samples and 13% tax included! Proxy products, each chip comes with an original factory delivery certificate, eliminating all worries about counterfeit products and making your materials more reliable and reliable!
If you need to obtain more product information PDFs, circuit diagrams or samples, technical questions (original factory technical support), please feel free to contact us at any time!!
Shenzhen Jiuli Technology Co., Ltd.: www.jlkj688.com
Contact number: 18123893637 (same WeChat account)
Contact person: Miss Ye Fax: 0755-82737072 QQ: 3996435267 Email: even.jl@foxmail.com
LT6711是一款經過深度優化的HDMI重新驅動器IC，可通過執行電纜或電路板走線損耗補償來增強TMDS信號質量。LT6711可配置為在HDMI1.4b下工作，數據速率高達3.4Gb / s，HDMI2.0標準，最高6Gb / s數據速率，可實現4Kx2K 60Hz或1080P的最高分辨率，刷新率更高。
LT6711的輸入接收器具有多級可編程線性均衡器，可通過符號間干擾（ISI）支持最大25dB的損耗補償。輸出發送器通過多級可編程輸出擺幅和高達6dB的去加重來重新驅動接收信號。
還包括內置DDC攔截功能，與時鐘通道上的精確頻率檢測協同工作，以自動設置重新驅動器參數。
LT6711內部集成了一個8位OCM和SPI閃存（堆疊芯片）來運行程序。LT6711還支持在線軟件升級。
LT6711采用先進的CMOS工藝制造，采用小尺寸5mmx5mm BGA81（LT6711B）和7.5mmx7.5mm QFN64（LT6711A）封裝。該封裝符合RoHS標準，額定工作溫度范圍為-40°C至+ 85°C。
Description
The Lontium LT6711 is HDMI2.0 to DP1.2 converter with internal Type-C Alternate Mode switch and PD controller.
For HDMI input, LT6711 features a HDMI2.0 receiver with 1 clock lane and 3 data lanes operating at maximum 6Gb/s per data lane and a maximum input bandwidth of 18Gb/s, allowing resolution up to 4Kx2K@60Hz for RGB format. The converter also integrates a DDC controller and supports both HDCP1.4 and HDCP2.2.
For DP1.2 output, it consists of 4 data lanes, supporting RBR (1.62Gbps), HBR (2.7Gbps) and HBR2 (5.4Gbps) link speeds. The build-in optional SSC function reduces EMI effect on EMI-concerned system application.
In order to be adaptable to the latest USB Type-C ecosystem, LT6711 integrates CC logic and PD management unit to relieve mobile system design complexity and BOM cost. The switch function is compliant with VESA DP Alternate Mode on USB Type-C Standard.
The LT6711 is fabricated in advanced CMOS process and implemented in a small outline 5mmx5mm BGA81 (LT6711B) and 7.5mmx7.5mm QFN64 (LT6711A) package. This package is RoHS compliant and specified to operate from -40°C to +85°C.
應用
移動系統，VR / AR
蜂窩手機，PAD /平板電腦
數碼攝像機
數碼相機
Applications
Mobile systems, VR/AR
Cellular handsets, PAD/Tablets
Digital video cameras
Digital still cameras
我公司可提供全套開發資料：規格書，電路圖，DEMO,在線與原廠技術支持溝通推薦更適合客戶的解決方案等等，能滿足系統廠商不同的設計要求，歡迎廣大客戶來電咨詢，可提供樣品和含稅13%！代理產品，每一片芯片都有原廠來貨證明，杜絕一切假貨后顧之憂，讓您的用料更加放心可靠！
如需獲取更多產品資料PDF,電路圖或樣品，技術疑問（原廠技術支持）歡迎隨時與我們取得聯系！！
深圳市九黎科技有限公司：www.jlkj688.com
聯系電話：18123893637(微信同號)
聯系人：葉小姐 傳真：0755-82737072 QQ:3996435267 郵箱：even.jl@foxmail.com
Our company can provide a complete set of development materials, including specifications, circuit diagrams, demos, and online communication with original technical support to recommend more suitable solutions for customers. We can meet the different design requirements of system manufacturers. We welcome customers to call us for consultation, and we can provide samples and 13% tax included! Proxy products, each chip comes with an original factory delivery certificate, eliminating all worries about counterfeit products and making your materials more reliable and reliable!
If you need to obtain more product information PDFs, circuit diagrams or samples, technical questions (original factory technical support), please feel free to contact us at any time!!
Shenzhen Jiuli Technology Co., Ltd.: www.jlkj688.com
Contact number: 18123893637 (same WeChat account)
Contact person: Miss Ye Fax: 0755-82737072 QQ: 3996435267 Email: even.jl@foxmail.com
