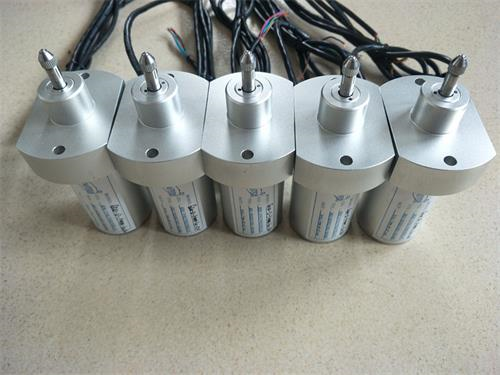

微位移傳感器微位移測控儀廠家直銷

光柵測微傳感器，是以高精度光柵作為檢測元件的精密測量裝置。與數顯表配套，組成高精度數字化測量?jī)x器。可以代替機械式千分表、扭簧比較儀、深度尺、電感測位移和精密量塊，配以適當?shù)霓D(zhuǎn)換器，可將溫度、壓力、硬度、重量等參數轉換為數字量。用于自動化大生產中在線監測及精密儀器的位置檢測。其優點是測量值數字化顯示，精度高，穩定可靠，讀數直觀準確。亦可把測量數據輸入計算機打印出測量數據或繪出曲線。
一、 微位移傳感器主要技術參數：
1． 測量范圍：0~10  0~20  0~30  0~40  0~50（mm）
2． 柵    距：10um(100對線/毫米)，20um（50X寸線/毫米）
3． 顯示分辨率：0.5um,5um，1um
4． 準 確 度：±1um, ±2um
5． 重復精度：±1個顯示值
6．輸出信號：相位依次相差90°幅值大于500mv二路或四路脈沖信號，無絕對參考零位
7．光    源：紅外發光二極管
8．接收元件：組合光電二極管
9．工作溫度：0℃~40℃
10．儲存溫度：-20℃~70℃
11．外形尺寸：長*寬*厚=L*42*22（mm）,L0測桿伸出長度。
測量范圍 0~10 0~20 0~30 0~40 0~50
二、微位移傳感器產品說明：
1、微位移傳感器是利用光柵測量原理，將光柵的光信號轉換成對應的電信號，供二次儀表或計算機顯示和計算處理。
2、具有測量范圍大，精度高，功耗低使用方便的特點。
3、主要應用于厚度測量、縫隙測量、微位移測量、彈跳速度測量等，在實驗儀器、工業控制等領域廣泛應用。
4、后部處理設備可采用數顯表顯示數據或則用光柵脈沖采集卡與計算機通訊，同樣在經過處理后可以與PLC直接通訊。
5、輸出信號分正弦信號和5V方波信號，根據使用要求配置。
三、微位移傳感器使用安裝
光柵測微傳感器主要用于高精度測量。使用時除保證環境條件外，正確的安裝與使用不僅保證測量精度，還能延長使用壽命。光柵測微傳感器正確安裝位置是測桿朝下或水平放置。安裝固定方式有兩種：①以螺釘固定，固定孔中心距為22±0.2mm。②以①15軸夾緊。安裝固定后，測桿中心線垂直于被測工件。使用時，測頭接觸基面，數顯表清零，輕輕提起測桿，當測頭接觸被測工件表面時，數顯表顯示值就是測量值。切忌快推或快速釋放測桿，以免損壞光柵或因撞擊影響傳感器精度。
