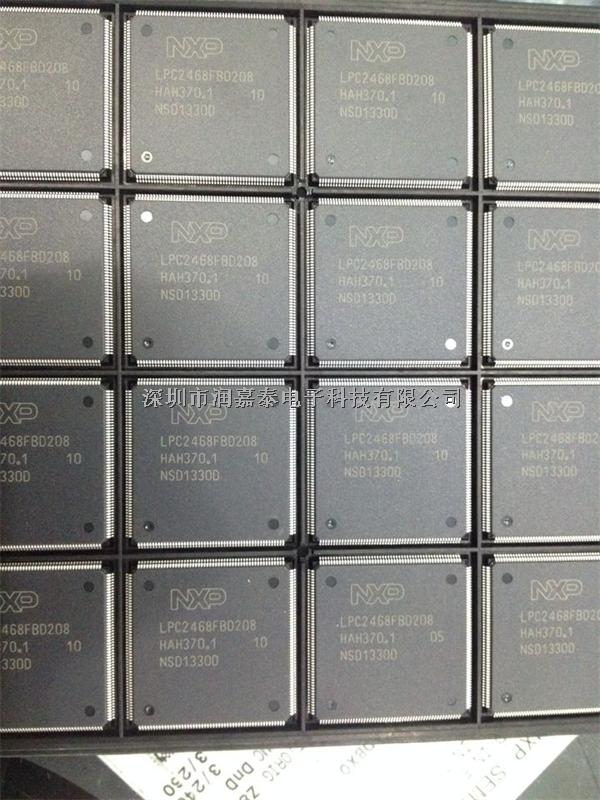

恩智浦微控制器設計的LPC2468微控制器，采用16位/32位ARM7TDMI-S CPU內核，擁有實時調試接口，同時包含JTAG和嵌入式跟蹤。LPC2468擁有一個512 kB片內高速閃存。該Flash存儲器包括一個特殊的128位寬度存儲接口和加速架構，使得CPU可以執行閃存中的順序指令，其系統時鐘速率最高可達72 MHz。只有LPC2000 ARM微控制器系列產品才具有這項特性。LPC2468可執行32位ARM和16位Thumb指令。支持兩種指令集意味著工程師可以選擇自己的應用程序在子程序的水平上優化性能還是代碼大小。當內核在Thumb狀態下執行指令時，它能夠以很小的性能損失換取超過30%的代碼壓縮，而在ARM狀態下執行指令時，則最大限度地提高內核性能。

LPC2468微控制器是多用途通信應用的理想選擇。它集成了1個10/100M以太網媒體訪問控制器（MAC），1個帶4 KB端點RAM的USB全速設備/主機/OTG控制器，4個UART，2個控制器局域網絡(CAN)通道，1個SPI接口，2個同步串行端口（SSP），3個I2C接口，以及1個I2S接口。這種串行通信接口的集合支持以下功能部件；一個片內4 MHz內部精密振蕩器，總大小98 KB的RAM，由64 KB本地SRAM，16 KB用于以太網的SRAM，16 KB通用DMA SRAM和2 kB電池供電的SRAM組成，以及一個外部存儲器控制器（EMC）。這些特性使得該器件最適用于通信網關和協議轉換器。作為很多串行通信控制器，通用定時功能和存儲功能的補充，它還擁有各種32位定時器，一個改進的10位ADC和10位DAC，2個PWM單元，4個外部中斷引腳，以及多達160個GPIO線。LPC2468將64個GPIO引腳與基于硬件的矢量中斷控制器(VIC)連接，這意味著外部輸入可以產生邊沿觸發的中斷。所有這些特性使得LPC2468特別適用于工業控制和醫療系統應用。

特性和優勢

ARM7TDMI-S處理器，以高達72 MHz的頻率運行。

128 KB片內閃存程序存儲器，實現在系統編程(ISP)和在應用編程(IAP)功能閃存程序存儲器位于ARM局部總線，用于高性能CPU訪問

98 kB片內SRAM包括：

ARM局部總線上的64 KB SRAM，用于高性能CPU訪問。

用于以太網接口的16 KB SRAM 也可被用作通用SRAM。

用于通用DMA的16 KB SRAM也可通過USB訪問。

2 kB SRAM數據存儲由實時時鐘(RTC)電源域提供動力。

雙路先進高性能總線(AHB)系統允許以太網DMA、USB DMA和片內閃存的程序執行同時無沖突工作。

EMC支持異步靜態存儲器設備，例如RAM、ROM、閃存、以及動態存儲如單數據速率SDRAM。

先進矢量中斷控制器(VIC)，支持最大32個矢量中斷。

AHB上的通用DMA(GPDMA)控制器，可用于SSP、I2S總線、SD/MMC接口以及內存到內存的傳輸。

串行接口：

以太網MAC，帶MII/RMII接口和相關DMA控制器。這些功能位于一個獨立AHB中。

USB 2.0全速雙端口設備/主機/OTG控制器，帶片內PHY和相關DMA控制器。

帶小數波特率生成器的4個UART，1個帶調制解調器控制I/O，1個帶IrDA支持，全部都帶FIFO。

雙通道CAN控制器。

SPI控制器。

2個SSP控制器，帶FIFO和多協議功能。一個是SPI端口的備用，共享其中斷。SSP可用于GPDMA控制器。

3個I2C總線接口（一個帶漏極開路，兩個帶標準端口的引腳）。

I2S(Inter-IC Sound)接口，用于數字音頻輸入或輸出。可用于GPDMA。

其它外設：

SD/MMC存儲卡接口。

160個通用I/O引腳，帶可配置的上拉/下拉電阻。

輸入在8引腳中多路復用的10位ADC。

10位DAC。

4個通用定時器/計數器，帶8個捕獲輸入和10個匹配輸出。每個定時器塊都有一個外部計數輸入。

2個PWM/定時器模塊，支持三相電機控制每個PWM都有一個外部計數輸入。

具有獨立電源域的RTC。時鐘源可以是RTC振蕩器或APB時鐘。

2 kB SRAM由RTC電源引腳供電，在芯片其它部分?jǐn)嚯姇r(shí)仍允許數據存儲。

看門狗定時器(WDT)。WDT可用內部RC振蕩器，RTC振蕩器或APB時鐘作為時鐘源。

與現有工具兼容的標準ARM測試/調試接口。

支持實時跟蹤的仿真跟蹤模塊。

3.3 V單電源（3.0 V至3.6 V）。

4種低功耗模式：空閑模式、睡眠模式、掉電模式和深度掉電模式。

四個可配置為邊沿/電平觸發的外部中斷輸入。所有端口0和端口2上的GPIO引腳均可用作邊沿觸發的中斷源。

處理器通過任何可在掉電模式中運行的中斷由掉電模式喚醒（包括外部中斷、RTC中斷、USB活動、以太網喚醒中斷、CAN總線活動、端口0/2引腳中斷等）。

兩個獨立的電源域，允許根據所需要功能進行功耗微調。

為進一步節電，每個外設都有其自己的時鐘分頻器。這些分頻器幫助減少20%到30%的動態功耗。

采用中斷和強制復位的獨立閥值進行的掉電檢測。

片內上電復位。

工作范圍從1 MHz到25 MHz的片內晶體振蕩器。

4 MHz內部RC振蕩器，將精度校準到1 %，從而可以選用作系統時鐘. 當用作CPU時鐘時，不允許CAN和USB運行。

一個片內PLL允許CPU以最大CPU速率運行， 而不需要一個高頻率晶振。可從主振蕩器，內部RC振蕩器或RTC振蕩器運行。

用于簡化電路板測試的邊界掃描。

通用引腳功能選擇為使用片內外設功能提供了更多可能性。

應用

工業控制

醫療系統

協議轉換器

通信
