l 手機，無繩電話，PDA，數碼相機和電動工具的電池充電器

l LED 射燈、燈杯和球泡燈

l 換線性電源和 RCC 開關電源的最佳選擇

特點：

l 無需副邊反饋的恒壓(CV)和恒流(CC)控制

l 節能模式：脈沖頻率調制控制模式(PFM)

l 內置抖頻來降低 EMI

l 每一個開關周期的電流限制

l 過壓保護(OVP)

l 欠壓鎖定(UVLO)

l 過溫保護(OTP)

l 輸出線損補償

l 輸入線電壓補償提高輸出電流精度

l 驅動能力可調

l 內置充電指示燈轉換功能(專利)

芯片功能

芯片型號 線損補償功能 驅動能力 充電器狀態指示燈

FT830A 內置默認 內置默認 X

FT831A 外部可調 內置默認 X

FT831B 內置默認 外部可調 X

FT832A 外部可調 內置默認 √

FT832B 內置默認 外部可調 √

表1：FT83xx 芯片功能

FT830 主要用于低成本的方案（替代RCC 方案），CV 精度：±7%，CC 精度：±15%；

FT831A 主要用于充電器，可調節輸出線損補償，CV 精度：±5%，CC 精度：±10%；

FT831B 主要用于LED 射燈、燈杯等應用，CV 精度：±10%，CC 精度：±8%；

FT832A/B 主要用于充電指示燈轉換的方案，CV 精度：±5%，CC 精度：±10%；

FT832C 主要用于5W 以上且需要線損補償?shù)姆桨福珻V 精度：±5%，CC 精度：±10%。

型號 封裝 引腳定義

型號 封裝 引腳定義

1 2 3 4 5 6 7

FT830A SOT23-5 CS FB GND OUT VCC

FT831A SOT23-6 CS FB GND OUT VCC CABLE

FT831B SOT23-6 CS FB GND OUT VCC ADJ

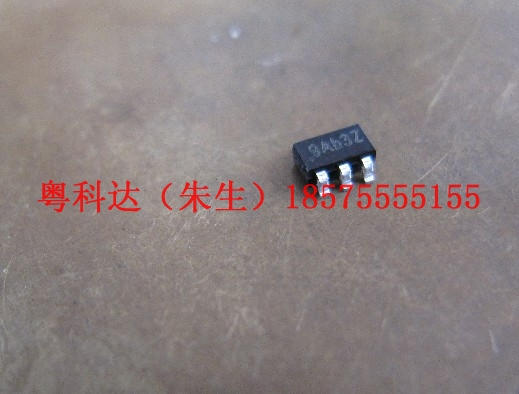

FT831D SOT23-6 CS FB GND OUT VCC ADJ

FT832A SOP8 LED-G LED-R VCC OUT GND FB CS

FT832B SOP8 LED-G LED-R VCC OUT GND FB CS

介紹

這款高度集成的原邊反饋控制芯片包含了許多功能，這些功能有效地提高了小功率反激變換器性能。原邊反饋的拓撲簡化了電路的設計，無需副邊反饋，就可以實現精確的恒壓和恒流。通過芯片內部的抖頻技術，EMI 可以使用最小的濾波器來解決。所以，與傳統的設計和線性變壓器比較，充電器更小更輕了。這款原邊反饋控制芯片工作在脈沖頻率調制（PFM）模式下，負載越輕，頻率越小，所以輕載時系統的功耗很小。啟動電流最大為30uA，所以可以使用很大的啟動電阻從而提高了節能效果。

這款原邊控制芯片同時也提供了非常多的保護功能。FB 引腳配置了過壓保護和輸入欠壓鎖定。每一周期的電流限制和恒流控制保證了在重載下的過流保護。另外，過溫保護能將控制芯片關掉，并能在過溫狀態解除時重啟。通過使用這款原邊反饋的芯片，充電器能夠用很少的外圍器件和最低的成本實現恒壓和恒流的功能。
