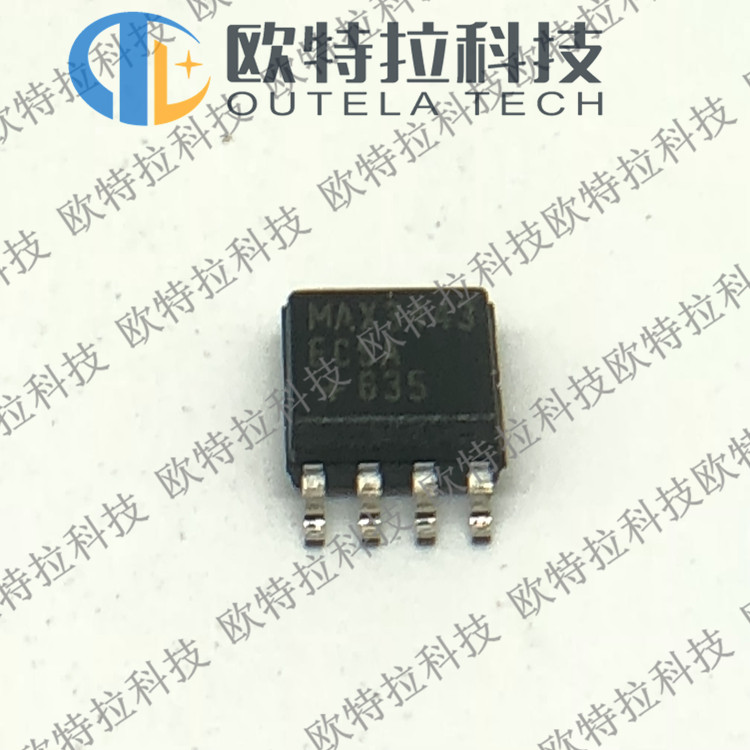

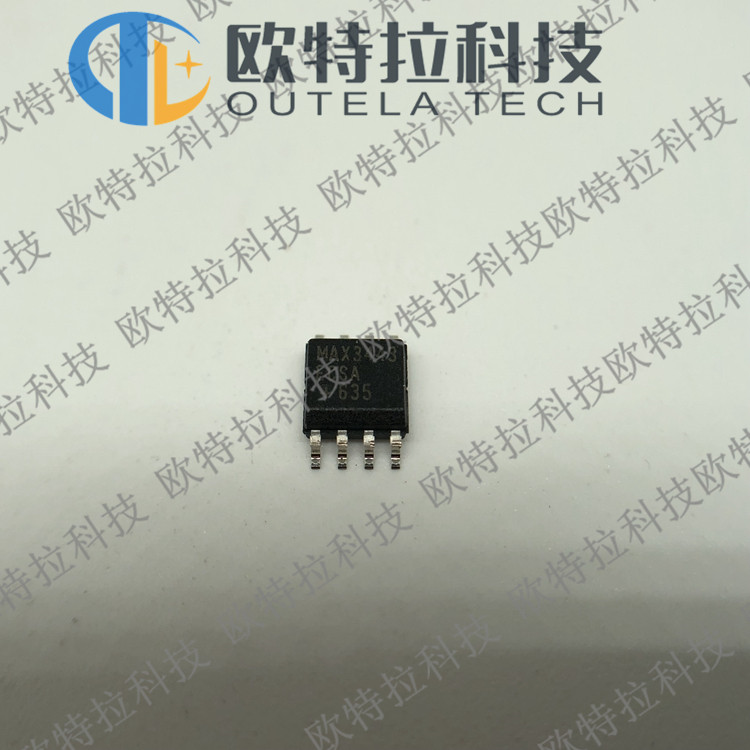

制造商:Maxim Integrated

產品種類:RS-485接口IC

封裝 / 箱體:SO-8

系列:MAX3443E

功能:Transceiver

數據速率:10 Mb/s

激勵器數量:1 Driver

接收機數量:1 Receiver

電源電壓-最大:5.25 V

電源電壓-最小:4.75 V

工作電源電流:10 mA

最小工作溫度:0 C

最大工作溫度:+ 70 C

產品:RS-485 Transceivers

 商標:Maxim Integrated

 關閉:Shutdown

工作電源電壓:5 V

產品類型:RS-485 Interface IC

 工廠包裝數量:100

子類別:Interface ICs

零件號別名:MAX3443E

 單位重量:506.600 mg

在工業控制場合，RS485總線因其接口簡單，組網方便，傳輸距離遠等特點而得到廣泛應用。RS485和RS232一樣都是基于串口的通訊接口，數據收發的操作是一致的，所以使用的是同樣WinCE的底層驅動程序。但是它們在實際應用中通訊模式卻有著很大的區別，RS232接口為全雙工數據通訊模式，而RS485接口為半雙工數據通訊模式，數據的收發不能同時進行，為了保證數據收發的不沖突，硬件上是通過方向切換來實現的，相應也要求軟件上必須將收發的過程嚴格地分開。

RS485接口組成的半雙工網絡，一般是兩線制（以前有四線制接法，只能實現點對點的通信方式，現很少采用），多采用屏蔽雙絞線傳輸。這種接線方式為總線式拓撲結構在同一總線上最多可以掛接32個結點。在RS485通信網絡中一般采用的是主從通信方式，即一個主機帶多個從機。很多情況下，連接RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來。RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔），與鍵盤連接的鍵盤接口RS485采用DB-9（針）。另有一個問題是信號地，上述連接方法在許多場合是能正常工作的，但卻埋下了很大的隱患，這有二個原因：

(1)共模干擾問題： RS-485接口采用差分方式傳輸信號，并不需要相對于某個參照點來檢測信號，系統只需檢測兩線之間的電位差就可以了。但人們往往忽視了收發器有一定的共模電壓范圍，RS-485收發器共模電壓范圍為-7～+12V，只有滿足上述條件，整個網絡才能正常工作。當網絡線路中共模電壓超出此范圍時就會影響通信的穩定可靠，甚至損壞接口。

(2)EMI(電磁兼容性)問題：發送驅動器輸出信號中的共模部分需要一個返回通路，如沒有一個低阻的返回通道（信號地），信號中的共模部分就會以輻射的形式返回源端，整個總線就會像一個巨大的天線向外輻射電磁波。
