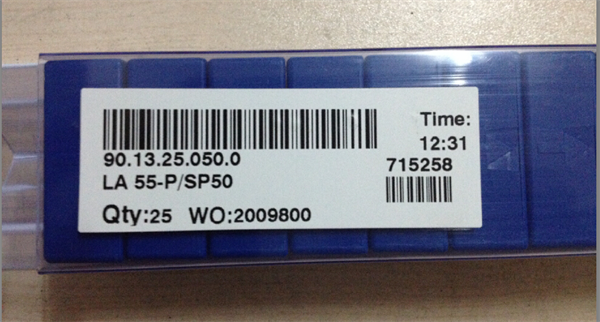

電流傳感器 LA55-P/SP50
原邊和副邊之間是絕緣的,可用于測量直流、交流和脈沖電流。

性能
· 應用霍爾原理的閉環(補償)電流傳感器
· 符合 UL 94-V0標準的絕緣外殼
· 安裝于電路板上
優勢
· 出色的精度
· 良好的線性度
· 低溫漂
· 最佳的反應時間
· 寬頻帶
· 無插入損失
· 抗干擾能力強
· 電流過載能力
應用
· 交流變頻調速、伺服電機
· 直流電機牽引的靜電轉換
· 電池電源
· 不間斷電源 (UPS)
· 開關電源(SMPS)
· 電焊機電源
應用領域
· 工業

LA50-S      50 A  70 A   50 mA  15-15 Bi  0.5  Panel

LA50-S/SP1  50 A  100 A  25 mA  15-15 Bi  0.5  Panel

LA55-P      50 A   70 A  50 mA  12-15 Bi  0.65  PCB  LA 25-200 -P

LA55-P/SP1  50 A  100 A  25 mA  12-15 Bi  0.65  PCB  LA 25-200 -P

LA55-P/SP23 50 A   70 A  50 mA  12-15 Bi  0.45  PCB  LA 25-200 -P

LA 55-TP    50 A   70 A  50 mA  12-15 Bi  0.65  PCB  LA 25-200 -P

LA55-TP/SP1 50 A  100 A  25 mA  12-15 Bi  0.65  PCB  LA 25-200 -P

LA 55-TP/SP27 50A 100 A  25 mA  12-15 Bi  0.65  PCB  LA 25-200 -P

電流傳感器LA100-P/SP50
原邊和副邊之間是絕緣的,可用于測量直流、交流和脈沖電流。
電參數
IPN 原邊額定有效值電流100 A
IP 原邊電流測量范圍0 .. ± 150 A
RM 測量電阻 @ TA = 70°C TA = 85°C
RM min RM max RM min RM max
with ± 12 V @ ±100 A max 0 50 0 42 W
@ ± 120 A max 0 22 0 14 W
with ± 15 V @ ± 100 A max 0 110 20 102 W
@ ± 150 A max 0 33 20 25 W
ISN 副邊額定有效值電流50 mA
KN 轉換率1 : 2000
VC 電源電壓(± 5%) ± 12 .. 15 V
IC 電流消耗10 (@±15V) + IS mA
Vd 有效值電壓用于交流絕緣檢測. , 50 Hz, 1分鐘2.5 kV
精 度 - 動 態 參 數
X 精度@ IPN , TA = 25°C @ ± 15 V (± 5 %) ± 0.45 %
@ ± 12 .. 15 V (± 5 %) ± 0.70 %
eL 線性度< 0.15 %
Typ Max
IO 失調電流@ IP = 0, TA = 25°C ± 0.10 mA
IOM 剩余電流1) @ IP = 0,在3 x IPN的過載后 ± 0.15 mA
IOT 失調電流的溫漂- 25°C .. + 85°C ± 0.05 ± 0.25 mA
- 40°C .. - 25°C ± 0.10 ± 0.50 mA
tra 反應時間@ 10 % of IPN < 500 ns
tr 響應時間2) @ 90 % of IPN < 1 μs
di/dt di/dt 跟隨精度 > 200 A/μs
f 頻帶寬度 (-1dB) DC .. 200 kHz
一 般 參 數
TA 環境工作溫度- 40 .. + 85 °C
TS 環境存貯溫度- 50 .. + 95 °C
RS 副邊線圈電阻 @ TA = 70°C 120 W
TA = 85°C 128 W
m 質量18 g
標準 3) EN 50178: 1997
注釋 : 1)) 磁路強磁場結果
2) 100 A/μs的di/dt
3) 可提供相應檢測結果
特性
· 應用霍爾效應的閉環(補償)電流傳感器
· 印刷線路板安裝
· 符合 UL 94-V0標準的絕緣外殼
優勢
· 出色的精度
· 良好的線性度
· 低溫漂
· 最佳的反應時間
· 頻帶范圍寬
· 無插入損失
· 抗干擾能力強
· 電流過載能力
應用
· 交流變頻調速、伺服電機牽引
· 直流電機牽引的靜態轉換
· 電池電源
· 不間斷電源 (UPS)
· 開關電源 (SMPS)
· 電焊機電源
應用領域
· 工業
IPN = 100 A
52.80.34.050.0C
