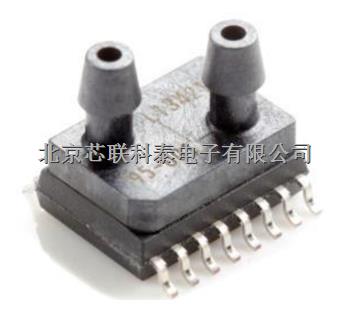

SM9541系列是一個數字,低壓MEMS傳感器的家庭提供進的壓力傳感器技術和CMOS混合信號處理技術產生一個數字,充分條件,multi-order壓力和溫度補償傳感器與雙垂直JEDEC標準SOIC-16移植的選擇。它可以在真空壓力計或壓差配置。雙移植,真空計測量可以減少高度錯誤由于環境壓力的變化。
  結合壓力傳感器與信號調節ASIC在一個包中簡化了使用先進的硅微機械壓力傳感器。壓力傳感器可以直接安裝在標準的印刷電路板和高水平,獲得校準壓力信號的數字接口。這消除了需要額外的電路,如補償網絡或微控制器包含客戶修正算法。
摘要：本文簡述了微壓傳感器SM9541的電路設計，通過該壓力傳感器在透氣性測試儀上的使用，使得產品達到預期的目標。

   透氣性測試儀在工業自動化領域的應用是很重要的。本文簡述了微壓SM9541的電路設計，通過該壓力傳感器在透氣性測試儀上的使用，使得產品達到預期的目標。


透氣性測試儀的工作原理
  所謂織物透氣性,是指織物兩面存在壓差的情況下控制工程網版權所有,織物透過空氣的性能。即織物兩面在規定的壓差下,單位時間內流過織物單位面積的空氣體積,單位為L/mm2s。因為壓差是空氣賴以流動的必要條件,只有在被測織物兩面保持一定的壓差,才能在織物中產生空氣流動。不同織物的透氣性要求有很大不同，即使同一織物CONTROL
ENGINEERING
China版權所有，由于使用要求不同，織物兩面壓差情況出往往是不同的，故應根據織物自身材料的特性、使用要求的不同，而選用不同的壓降來進行測試。

基于SM9541的產品原理框圖
  在透氣性測試儀領域設計應用上,SM9541在產品中承擔了傳感器的角色。
SM9541系列為陶瓷基底貼裝高穩定壓阻式壓力傳感器芯片，利用陶瓷基板上的薄膜電阻進行零度校正、零點溫度補償和靈敏度溫度補償控制工程網版權所有，采用恒壓源驅動。

SM9541支持I2C讀取數據，可以設置4Mhz的波特率。

SM9541的特點
1).微壓量程：10cmH2O、20cmH2O、40cmH2O、100cmH2O
2)
溫度補償范圍寬：-5℃至65℃
3) 精度：±1%
4) 具有零點校準及溫度補償
5) 高性能、穩定的硅芯片封裝
6)
支持表壓和差壓
SM9541-010C-S-C-3-S
SM9541-010C-D-C-3-S
SM9541-020C-S-C-3-S
SM9541-020C-D-C-3-S
SM9541-040C-S-C-3-S
SM9541-040C-D-C-3-S
SM9541-100C-S-C-3-S
SM9541-100C-D-C-3-S


SM9541的應用
1、醫療設備 呼吸機、麻醉機和監護儀
2、工業HVAC（空調）
3、水平監測
4、流量測量
5、工業控制
6、微差壓變送器
7、泄漏儀、泄漏檢測
8、差壓變送器
9、壓力校驗儀
10、大氣采樣器
11、氣相色譜儀、液相色譜儀
12、風壓機
13、印染、紡織設備
14、風洞試驗
15、臭氧分析儀
16、鐵路上高鐵和普鐵產品
17、遠洋輪船上產品

SM9541的典型應用電路
SM9541壓力傳感器的接口是I2C的，只需要2個4.7K歐的上拉電阻。在電源引腳需要一個0.1uF的濾波電容。

MCU電路電路設計
在本方案中，我們選用了性價比較高的瑞薩單片機作為MCUCONTROL
ENGINEERING
China版權所有，其型號為R5F101AG。主控制器主要完成了與SM9541的驅動與通信、UATA通信、數據分析與處理。

SM9541壓力傳感器是微壓型的,特別注重在小壓力測量.可以應用在呼吸機、麻醉機和監護儀、醫療設備、HVAC（空調）、水平監測、流量測量、工業控制、微差壓變送器等領域。
