HONEYWELL Sensing and CONTROL 的全新超敏感磁阻傳感器SM353LTSENSOR SM351LTSENSOR

Honeywell 的 Nanopower 系列磁阻傳感器 IC 屬于超敏感器件，適合各種各樣需要氣隙大、磁場小和功耗低的應用。

Nanopower 系列會響應施加在傳感器平行方向上的北極或者南極磁場。 這些器件不需要識別磁鐵極性，因此簡化了安裝并降低了系統成本。

這些傳感器 IC 使用較低平均電流消耗和推挽式輸出，不需要上拉" style="color: rgb(62, 62, 62); text-decoration: none;">電阻。 這些傳感器 IC 工作電源電壓可以低至 1.65 V，從而提高了能效。

Nanopower 系列提供兩個磁性靈敏度，可滿足各種應用需求：

SM351LT： 用于需要超高磁性靈敏度（典型工作敏感性達 7 G，最大 11 G）和較低電流消耗 （典型 360 nA）的應用。

SM353LT： 用于需要較高磁性靈敏度（典型工作敏感性達 14 G，最大 20 G）和較低電流消耗 （典型 310 nA）的應用。

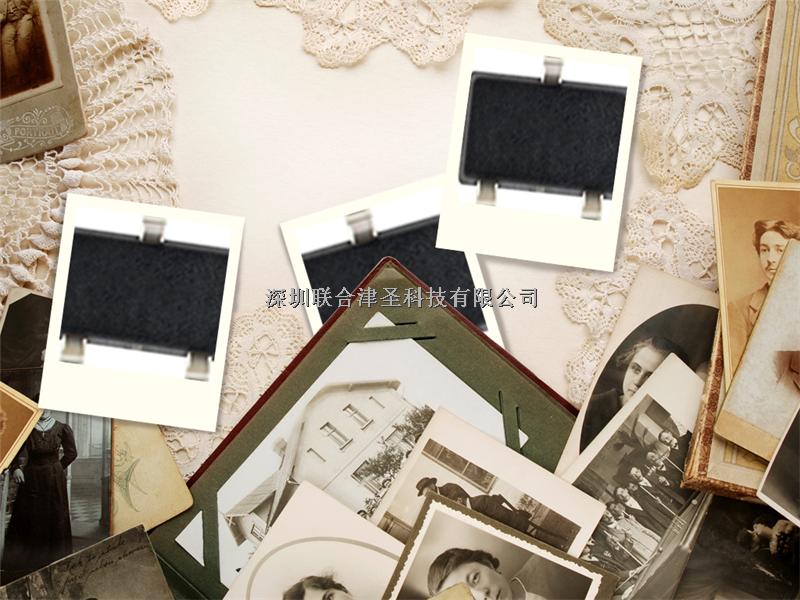

這些傳感器 IC 采用超微型 SOT-23 表面貼裝封裝以卷帶形式提供（每卷 3,000 件），用于自動拾放組件安裝。

解決方案

工業

移動設備（如手持式計算設備、掃描儀）： 可用于檢測電池供電型設備的蓋子是否打開或關閉。

水、電和氣公共設施量表： 可用于檢測公用事業量表上是否存外加磁場，以檢查是否有人試圖使用大的外部磁鐵來篡改、減慢或停止量表計數功能。

公共設施水表和氣表： 用作水表和氣表的計數器，以確定水或氣的使用量。 現在可以使用磁簧開關。 Honeywell 的器件是目前唯一能夠用來取代磁簧開關的傳感器解決方案，在此類應用中，因為功耗小于 500 nA，從而使應用能夠達到電池壽命要求。

樓宇門禁系統；電池供電型安防系統的磁簧開關替代品： 可用于檢測門窗是否打開或關閉，并將信號發送到無線模塊，傳輸到中央控制單元進行處理。

工業煙霧探測器： 可用作報警測試傳感器。 通過使用磁鐵，可測試煙霧檢測器，以確定報警是否正常工作。

醫療

健身設備： 可用作緊急停止開關，檢測 RPM 和傾斜位置。

輸液泵： 可用來進行輸液藥筒位置檢測。

抽屜位置檢測（例如，醫療柜)： 可用于實現配藥柜抽屜的遠程鎖定與解鎖，增強安全，并將配藥錯誤降至最低。

病床： 可用于確定熱電調節式病床的最小/最大位置。

白色家電

蓋、門和抽屜的位置檢測： 適用于如洗碗機、微波爐、洗衣機、冰箱等白色家電。

流體流量： 可以用為計數機構，來測量高端咖啡機液體流量。

中型消費類電子產品

電池優化位置傳感器： 可用于檢測是否存在磁鐵，以關閉消費電子產品（如筆記本電腦、平板電腦、無繩揚聲器等），以最大限度提高電池壽命。

客戶優勢

超高靈敏度允許使用較小、低成本磁鐵，或擴展檢測范圍

極低功耗（1.65 V、25°C 時典型 360 nA）延長了電池壽命

全極性磁性類型，北極或南極均可激活，且不需要識別磁鐵極性

推挽式 (CMOS) 輸出不需要任何外部電阻器，因此相比具有開漏輸出的器件，工作更輕松和性價比更高

主要特性

高靈敏度： 典型 7 高斯 最大 11 高斯 (SM351LT)；典型 14 G 最大 20 高斯 (SM353LT)

毫微功耗： 平均電流為 360 nA（典型值） (SM351LT) 和 310 nA（典型值） (SM353LT)

電源電壓范圍： 1.65 VDC 至 5.5 VDC；簡化了設計導入

全極性感知： 通過磁鐵任一極激活

溫度范圍： -40°C 至 85°C [-40°F 至 185°F]

推挽輸出： 不需要外部上拉電阻器

非斬波穩定型設計

符合 RoHS 規范的材料： 符合指令 2002/95/EC

封裝： SOT-23

Nanopower 系列
