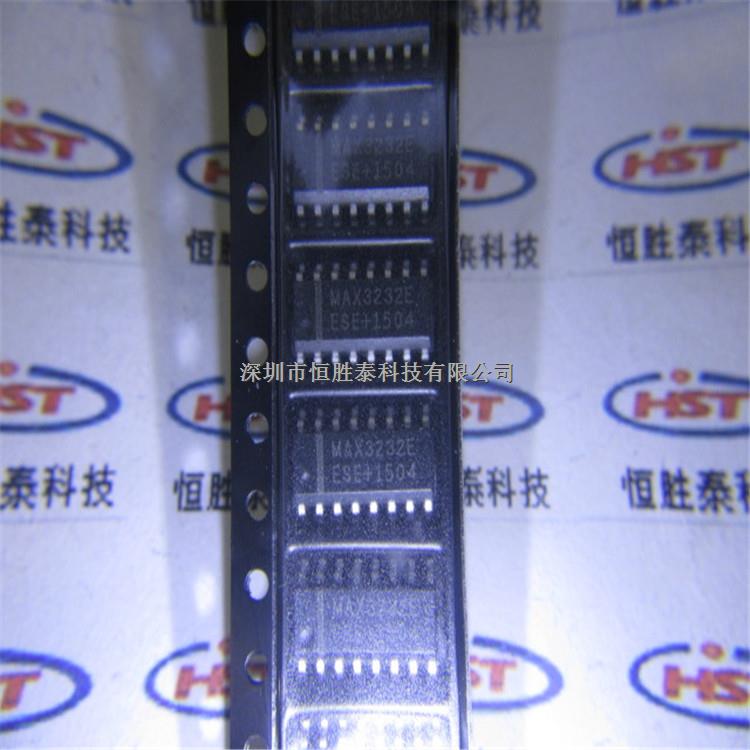

通信接口芯片 3.0V至5.5V、低功耗、1Mbps、真RS-232收發器

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E為+3.0V供電的EIA/TIA-232和V.28/V.24通信接口芯片，具有低功耗、高數據速率、增強型ESD保護等特性。增強型ESD結構為所有發送器輸出和接收器輸入提供保護，可承受±15kV IEC 1000-4-2氣隙放電、±8kV IEC 1000-4-2接觸放電(MAX3246E為±9kV)和±15kV人體放電模式。MAX3237E的邏輯引腳及接收器I/O引腳均提供上述保護，而它的發送器輸出引腳提供±15kV人體放電模式的保護。

采用專有的低壓差發送輸出級，+3.0V至+5.5V供電時利用內部雙電荷泵提供真正的RS-232性能。工作于+3.3V電源時，荷泵僅需要四個0.1μF的小電容。每款器件保證在250kbps數據速率下維持RS-232輸出電平。MAX3237E確保標準工作模式下提供250kbps的數據速率、在MegaBaud?工作模式下速率高達1Mbps。

MAX3222E/MAX3232E包括兩個發送器和兩個接收器；MAX3222E具有1μA關斷模式，可降低電池供電便攜式系統的功耗。關斷模式下，MAX3222E接收器仍保持有效狀態，允許監視外設，而且僅消耗1μA的電源電流。MAX3222E和MAX3232E的引腳、封裝和功能分別兼容于工業標準的MAX242和MAX232。

MAX3241E/MAX3246E提供完備的串口(3個驅動器/5個接收器)，專為筆記本電腦和亞筆記本電腦設計。MAX3237E (5個驅動器/3個接收器)非常適合要求高速數據傳輸?shù)耐鈬O備。這些器件都具有關斷模式，此模式下所有接收器仍保持有效狀態，而且僅消耗1μA (MAX3241E/MAX3246E)或10nA (MAX3237E)的電流。

MAX3222E、MAX3232E和MAX3241E都具有節省空間的SO、SSOP、TQFN及TSSOP封裝，MAX3237E提供SSOP封裝，MAX3246E提供超小型6 x 6 UCSP?封裝。

關鍵特性

對于空間受限的應用

MAX3228E/MAX3229E：±15kV ESD保護，+2.5V至+5.5V、RS-232收發器，UCSP封裝

對于低電壓或數據電纜應用

MAX3380E/MAX3381E：+2.35V至+5.5V、1μA，2Tx/2Rx、RS-232收發器，帶有±15kV ESD保護的I/O和邏輯引腳

應用/使用

• 電池供電設備
• 手持式裝置
• 高速調制解調器
• 筆記本電腦、亞筆記本電腦與掌上電腦
• 外設
• 打印機
