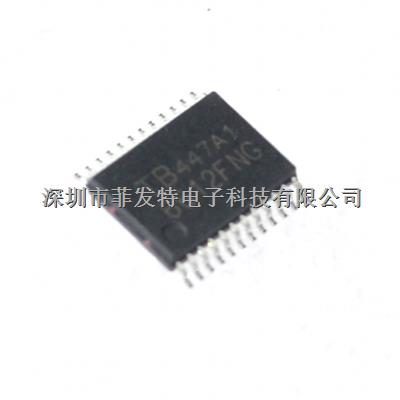

TB6612FNG
TOSHIBA
1610+
SSOP-24
5000多家會員為您找貨報價,SO EASY!
TOSHIBA,雙電機驅動芯片
大電流雙通道電路輸出,每通道連續輸出電流最高可達1.2A
啟動峰值電流可達2A(連續脈沖)/3.2A(單脈沖)
四種電機控制模式
PWM支持頻率高達100KHZ,
超低待機功率
電路故障保護功能
封裝尺寸:TSSOP-24,8.3x5.6x1.2mm,小型封裝模式
包裝形式:卷帶裝,2000PCS/卷
產品描述:
TB6612FNG是東芝半導體公司生產的一款直流電機驅動器件,它具有大電流MOSFET-H橋結構,雙通道電路輸出,可同時驅動2個電機。
TB6612FNG每通道輸出最高1.2 A的連續驅動電流,啟動峰值電流達2A/3.2 A(連續脈沖/單脈沖);4種電機控制模式:正轉/反轉/制
動/停止;PWM支持頻率高達100 kHz;待機狀態;片內低壓檢測電路與熱停機保護電路;工作溫度:-20~85℃;SSOP24小型貼片封裝。
TB6612FNG是基于MOSFET的H橋集成電路,其效率高于晶體管H橋驅動器。相比L293D每通道平均600 mA的驅動電流和1.2 A的脈沖 峰值電流,它的輸出負載能力提高了一倍。相比L298N的熱耗性和外圍二極管續流電路,它無需外加散熱片,外圍電路簡單,只需外接電源濾波電容就可以直接 驅動電機,利于減小系統尺寸。對于PWM信號,它支持高達100 kHz的頻率,相對以上2款芯片的5 kHz和40 kHz也具有較大優勢。
應用范圍:
Arduino雙輪小車,玩具車,工業自動化,機器人
