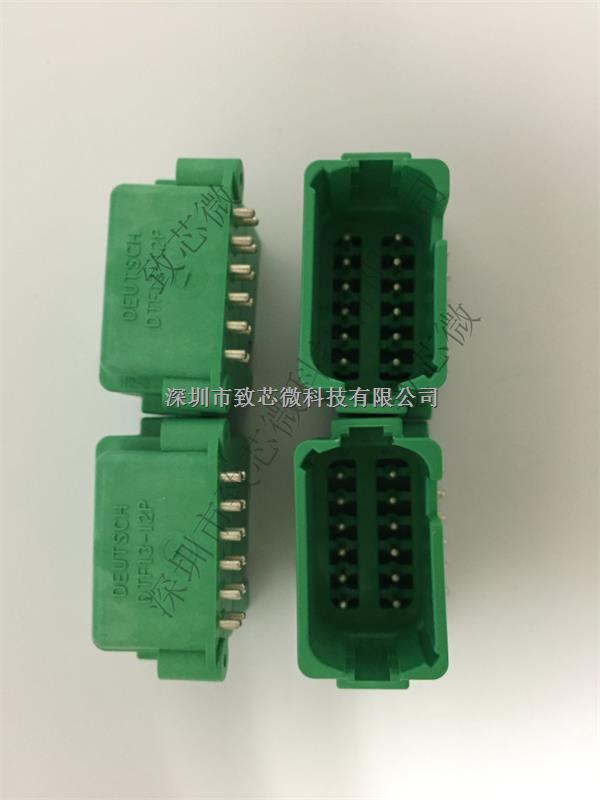

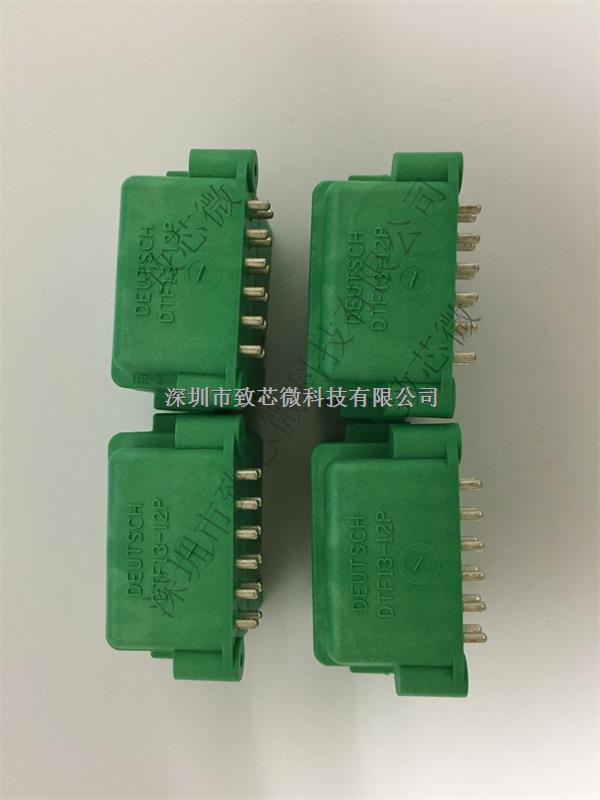

規格

產品屬性 屬性值 搜索類似

制造商: TE Connectivity

產品種類: 汽車連接器

RoHS:  詳細信息

產品: Housings

附件類型: Flange

位置數量: 12 Position

型式: Pin (Male)

安裝風格: PCB Mount

端接類型: Through Hole

線規量程: 16 AWG

系列: DT

應用: Wire-to-Board/Device

顏色: Green

電流額定值: 13 A

高度: 23.01 mm

外殼材料: Polyamide (PA)

入口保護: IP67

長度: 41.58 mm

材料: Plastic

安裝角: Right Angle

安裝方法: Yes

排數: 2 Row

類型: Receptacle

寬度: 23.01 mm

附件孔徑: 1.5 mm

商標: TE Connectivity / DEUTSCH

可燃性等級: UL 94V-0

節距: 4.45 mm

CNHTS: 8538900000

HTS代碼: 8536694040

最大工作溫度: + 125 C

最小工作溫度: - 55 C

MXHTS: 85366999

產品類型: Automotive Connectors

工廠包裝數量: 100

子類別: Automotive Connectors

TARIC: 8536699099

商標名: DT

零件號別名: ZPF000000000130560

供應商：深圳市致芯微科技有限公司
QQ:2766354041
電話：0755-82770450

     作為全球最大的連接器供應商，TE連接類產品種類繁多，主要包括：交流電源線路濾波器、光纖連接器、電源連接器、音頻和視頻連接器、火線連接器、射頻互連、汽車連接器、排針和電線套管、太陽能和光伏連接器、背板連接器、I/O連接器、接線端子、板對板與夾層連接器、IC和元器件插座、端子、USB連接器、接線系統、卡邊緣連接器、圓形連接器、照明連接器、D-Sub連接器、數據總線元器件、存儲器連接器、模塊化以太網連接器、FFC/FPC連接器、管腳和插座連接器等。

下面，小編整理了一份TE工業和車用電連接器選型指南，涵蓋AMPSEAL、AMPSEAL16、CircularDIN、德馳、HDSCS、LEAVYSEAL等系列產品。

AEC系列

該系列主要為汽車、公路和非公路輛、混合動力和電動汽車所提供的電氣和電動互連產品，屬于密封型重載電連接器，可使用16號德馳端子。

AMPSEAL系列

AMPSEAL自動連接器具有極高的可靠性和較高的環境密封性，且易于使用。該系列連接器具有電纜插頭和PCB安裝集流排，可以經受發動機艙中的高溫。預安裝的插座外殼連接器具有內嵌密封件，因此無需單個電線密封的鎖環，同時一個完整的接口密封件可對插接連接器進行保護。

AMPSEAL 16 系列

AMPSEAL 16 連接器專為非公路車輛、重載工業、休閑和農業應用而設計。該系列連接器非?？煽俊⒁子谑褂貌⑶矣兄诜乐?jié)駳夂突覊m污染連接。AMPSEAL 16 母端護套和公端護套提供一體式方案，并可實現完全裝配。

Circular  DIN 系列

圓形DIN連接器采用2-7位位數排列方式，并且可以使用2.5mm（最高40安培）或1.5mm（最高30安培）的端子。此類連接器具有一個用于插接的耦合環，適合線對線安裝、法蘭安裝或PCB安裝應用。

DRB 系列

德馳DRB連接器為重載連接器，專為穿板式應用而設計。此外還提供多種安裝法蘭安裝選項和導線排列方式。德馳DRB連接器適用于公路和非公路車輛應用、船舶、工業以及農業市場。

DRC 系列

德馳DRC連接器設計用于多位數的嚴苛環境應用。這些矩形密封連接器提供24、40、50、60、64和70位位數排列方式，可以使用16號和20號德馳端子。這些連接器具有多種安裝選項，包括線對線、法蘭安裝和PCB安裝。

DT 系列

德馳DT連接器的設計優勢包括可選的法蘭安裝、多插針排列及設計靈活性。連接器采用具有寬工作溫度范圍的熱塑性外殼以及硅膠材質的后部導線和接口密封件，因而可以經受極端溫度和濕度條件的考驗。

DTHD 系列

德馳DTHD連接器是適用于重載應用的單端子連接器。這些連接器易于安裝，采用密封結構，尺寸緊湊，可替代普通接頭，并可進行現場維修。德馳DTHD連接器提供三種尺寸，能夠承載25至100安培的電流，并可進行線對線安裝或使用。這些連接器還提供端蓋和法蘭安裝形式，可提高設計靈活性并有助于滿足應用需求。

DTM 系列

德馳DTM系列為密封連接器，可用于嚴苛環境，支持線對線和法蘭安裝，可用于PCB安裝應用。連接器是用加固型熱塑性塑料制成的，硅膠后部導線密封墊使連接器能夠耐受極端溫度和濕度條件。

DTP 系列

德馳DTP連接器適合大功率產品，該系列連接器用加固型熱塑性塑料制成，采用硅膠材質的后部導線密封墊，可在嚴苛環境下提供可靠的連接，設計人員可在一個外殼內使用多個尺寸為12的德馳端子，且每個端子可承載25安培的持續電流。

DTV 系列

德馳DTV連接器有助于保護連接免受灰塵、污垢、濕氣、鹽霧和振動的影響。該系列連接器適用于線對線應用，并有18位位數，可使用16號德馳端子以及具有可利用二次端子鎖的密封安裝法蘭安裝的母端子。并且，還提供保護端蓋和防護罩附件，可優化設計靈活性。

HD10 系列

德馳HD10連接器是采用密封結構的熱塑性圓柱形連接器，該系列加固型連接器可適應貨運、農業、船舶、采礦和工程機械等行業的嚴苛環境，被大量運用于診斷接口。

HD30 系列

德馳HD30連接器采用了旨在滿足重載設備和運輸行業需求的金屬外殼，并且采用圓形設計，具有快速對配旋轉式卡口、硅膠密封以及后插/后拆式端子系統等特性。該系列連接器還包括用于支撐導線，減少線束應力的適配器和電纜固定夾。

HDP20 系列

德馳HDP20連接器是采用密封結構、具有復合外殼的重載多位數連接器。該系列連接器有兩種塑料外殼尺寸，并有19種不同的配置。這些結構從2到47位多種位數不等，在單個外殼內可容納多種尺寸的端子和線徑。

HDSCS 連接器

HDSCS系列為重載密封型連接器，提供多種位數排列方式以及各種線徑。該系列加固型熱塑性連接器中有一個具有防錯特性的輔助鎖，并且可用于直插式或法蘭安裝應用。HDSCS連接器具有五種殼體尺寸和四種防呆設計選項。此類連接器的結構排列方式從2至18多種位數不等。

LEAVYSEAL 連接器

LEAVYSEAL連接器采用把手鎖定系統實現對配，專為嚴苛環境下的卡車、大巴和非公路車輛應用而設計。這些多位數連接器有15至92位位數。LEAVYSEAL連接器允許在一個殼體中使用混合的端子尺寸。
