產品信息

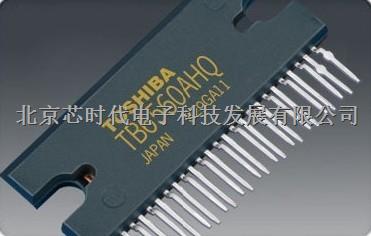

TB6560AHQ
TOSHIBA BICD集成電路硅單片
PWM斬波型雙極驅動器IC用于步進電機控制
TB6560AHQ 是一種PWM斬波型步進電機驅動器IC，專為雙極步進電機的正弦輸入微步控制而設計。
TB6560AHQ 可用于需要兩相，1-2相，2W1-2相和4W1-2相勵磁模式的應用中。
TB6560AHQ 能夠使用僅使用時鐘信號的雙相雙極步進電機進行低振動，高性能正向和反向驅動。
特征
?單片式電機驅動器，用于步進電機的正弦微步控制
?使用BiCD工藝時的高輸出耐壓：Ron（上下和）= 0.6Ω（典型值）
?正向和反向旋轉
?可選相激勵模式（2，1-2，2W1-2和4W1-2）
?高輸出耐受電壓：VDSS = 40 V
?高輸出電流：IOUT = 3.5 A（峰值）
?包裝：HZIP25-P-1.27
HQFP64-P-1010-0.50
?輸入端上的內部下拉電阻：100kΩ（典型值）
?輸出監控引腳：MO電流（IMO（最大）= 1 mA）
?復位和使能引腳
?熱關斷（TSD）
查看更多
公司介紹
北京芯時代電子科技發展有限公司是東芝電子官方授權的步進驅動方案公司。多年來，公司為3000多家電子制造企業提供IC選型，電路設計開發等一條龍服務。
北京芯時代電子科技發展有限公司下設有技術服務中心，現有多名資深研發工程人員，致力于為客戶提供完善的技術支持及完整的應用解決方案，開發了眾多包括可直接用于生產的應用驅動方案，滿足客戶不同需求，為客戶創造長期的經濟價值。
我們的產品廣泛應用于針式打印機、激光一體機、3D打印機、雕刻機、無人機、販賣機、切膜機、繞線機、繡花機、食品包裝機、發卡機、焊線機、剝線機、縫紉機、切割機、紡絲機、切紙機、機器人、繪圖儀、攝像器材、舞臺燈光、分析儀器、智能樓宇、等不同行業。
一直以來，北京芯時代在管理、技術上不斷創新，力求為客戶提供差異化的增值服務，實現與客戶的雙贏和共同發展。未來，北京芯時代仍將致力于用更豐富的產品線來幫助用戶獲取更智能的技術體驗。
查看更多
相關產品
-
電話：13610068393
聯系人：欒文超 (女士)
QQ：
郵箱：alin@chipspower.com
地址：北京市通州區興貿一街U谷科創中心A座602
