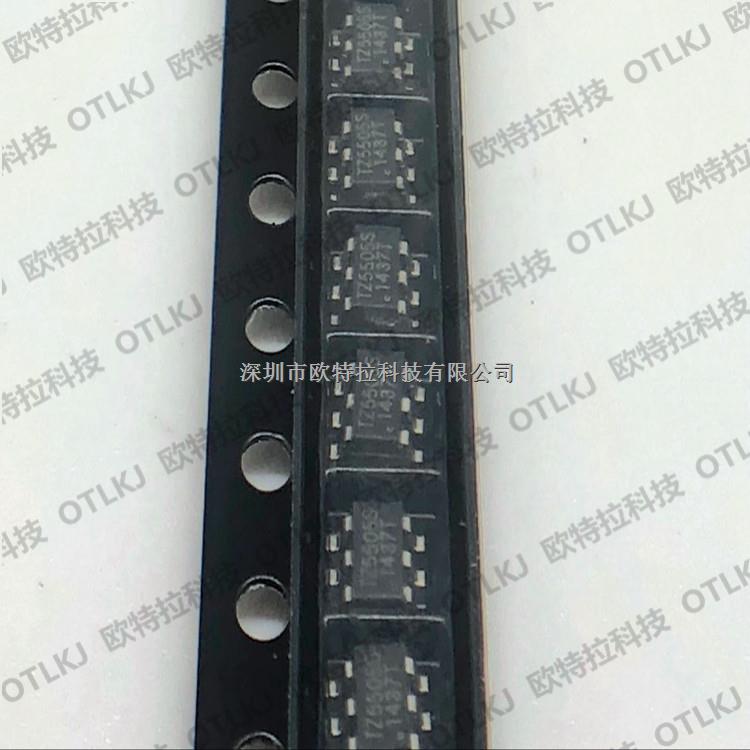

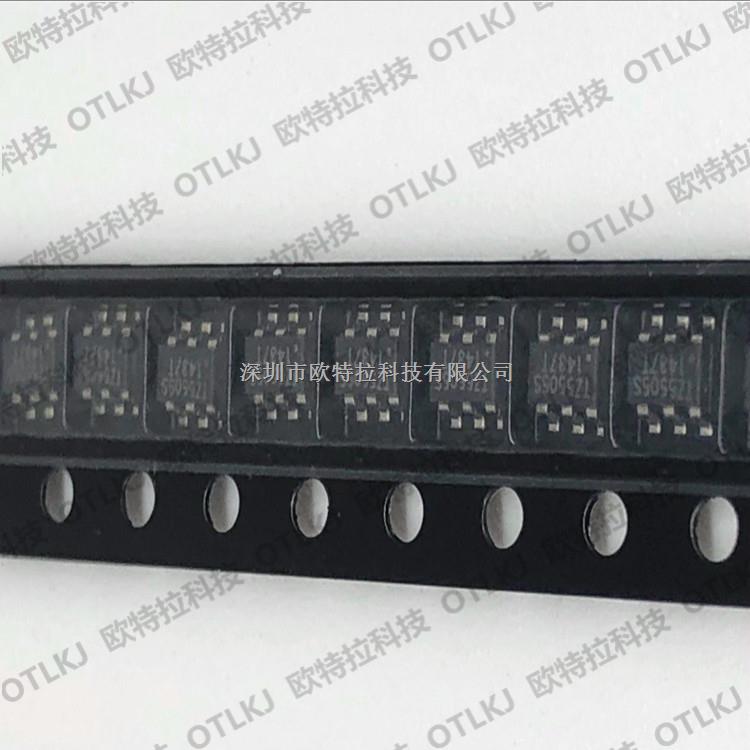

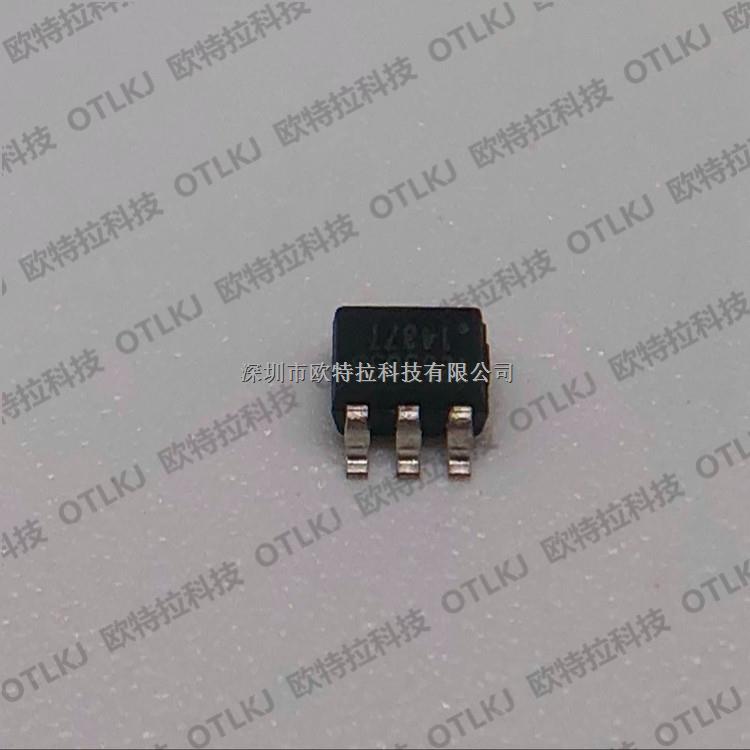

MX116 直流尾翼馬達、舵機馬達驅動電路 特性 ● 內置 PMOS/NMOS 功率開關的單通道 H 橋驅動器 ● 有正轉/反轉/停止/剎車四個功能 ● 低待機電流 (typ.0.1uA) ● 寬工作電壓范圍，適用于鋰電池供電(2.5V~5V) ● 500mA 電流輸出能力(VDD=4V,RL=5Ω) ● MX116 內置帶遲滯效應的熱保護功能 (TSD) ● CMOS 輸入，輸入無需額外限流電阻 ● 人體模式 ESD 等級 2.5KV ● 采用 SOT23-6 微型封裝

      描述 MX116 是專為驅動小電流直流馬達而設計的 集成電路，該電路采用 SOT23-6 微型封裝，為對 空間敏感的系統設計提供理想選擇。 電路采用 H 橋結構, 內置功率 MOSFET 開關， 可實現對負載直流電機正轉、反轉、剎車以及待 機四個功能的控制，剎車功能能使負載電機快速 停止轉動，待機功能使電路靜態功耗極低(小于 1uA)。 電路內置低阻功率 MOSFET 開關，在 300mA 負載電流條件下，電路產生的壓降 500mV，功耗 為 150mW，在 SOT23-6 封裝允許的范圍之內，電 路可長時間持續工作。 MX116 內置帶遲滯效應的熱保護功能 (TSD)。 27℃，VDD=4V 條件下 MX116 持續最大輸出電流 為 550mA。受封裝散熱能力的影響隨著環境溫度 的升高，最大持續輸出電流必須適當降低。

       典型應用 ● 玩具直流電機驅動 ● 遙控玩具飛機尾翼馬達驅動 ● 遙控玩具飛機舵機馬達驅動引腳排列內部功能模塊絕對最大額定值(TA=25℃)電特性參數表
