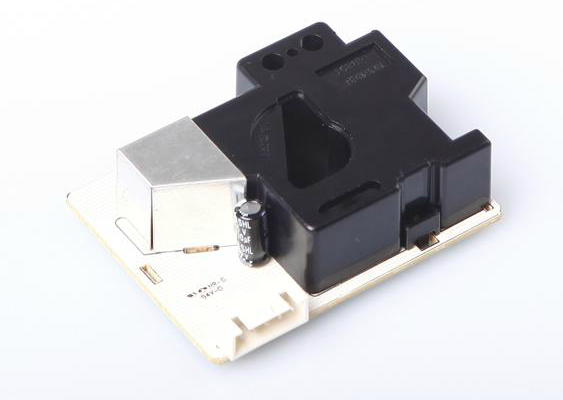

GE的SM-PWM-01A是一款利用光學方法檢測空氣中粉塵濃度的粉塵傳感器。在粉塵傳感器中有一個紅外二極管和一個圖像傳感器，他們的光軸相交，當帶灰塵的氣流通過光軸相交的交叉區域，粉塵對紅外光反射，反射的光強與灰塵濃度成正比。圖像傳感器檢測到灰塵反射的紅外二極管發射的紅外光，經信號調理電路，輸出反應灰塵濃度的脈寬調制信號（PWM）。

 GE的SM-PWM-01A粉塵傳感器能檢測像香煙顆粒大小的顆粒物，也能檢測出室內灰塵等大顆粒，通過輸出兩個不同的脈寬調制信號（PWM）區分不同灰塵顆粒物的濃度。

SM-PWM-01A粉塵傳感器優勢特點

           結構緊湊，質量輕(W59x H45x D20 mm, ～35g)

           PWM (pulse width modulation) 輸出 (低脈沖輸出)

           能夠區分室內香煙等小顆粒和灰塵（花粉，塵埃，毛屑）等大顆粒

           低脈沖的寬度比例表示顆粒物大小和濃度

           粉塵傳感器通過加熱電阻形成恒定的氣流

           無鉛和.dzsc.com/ROHS.html" target="_blank">ROHS認證

SM-PWM-01A粉塵傳感器典型應用

           空氣中的粉塵監測，室內空氣質量監控

           空氣過濾器，空氣凈化機，空調

           室外灰塵監測（需要客戶特殊的外形結構設計）

           煙霧報警

SM-PWM-01A粉塵傳感器規格書

SM-PWM-01A粉塵傳感器電氣特性

   安裝方式

（1）請把傳感器安裝在設備的內部，以減少干擾光的影響。

（2）請如圖示方向安裝，切勿倒置安裝。

（3）請不要安裝在有強氣流流經的通道里。

 其他注意事項

（1）請不要用有機溶劑，像酒精、丙酮等清洗傳感器。如果這樣做會影響鏡頭的特性，從而導致傳感器失效。

（2）請不要拆開器件。一旦拆開，可能會影響傳感器的特性，及時重新組裝，也會影響傳感器的特性。

（3）振動可能會影響傳感器的特性。因此，請確保傳感器工作的正確的工作條件下。

（4）器件不能在沾濕的水汽環境正常工作。請在設計產品時，確保檢測區域不能有水汽情況發生。

（5）如果器件安裝在靠近電器噪聲源，傳感器輸出可能會被噪聲源的感應噪聲干擾。請在設計產品時，考慮噪聲源對傳感器輸出的影響。

（6）傳感器不能區分小的水蒸氣顆粒和灰塵顆粒。請不要在桑拿房和熱水淋浴房使用。
