產品概述:

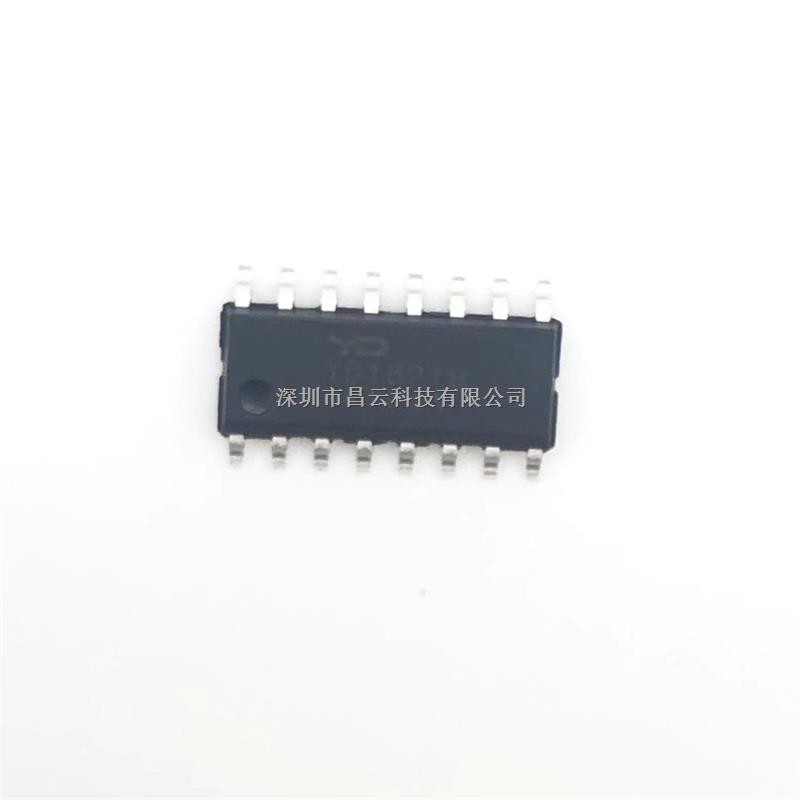

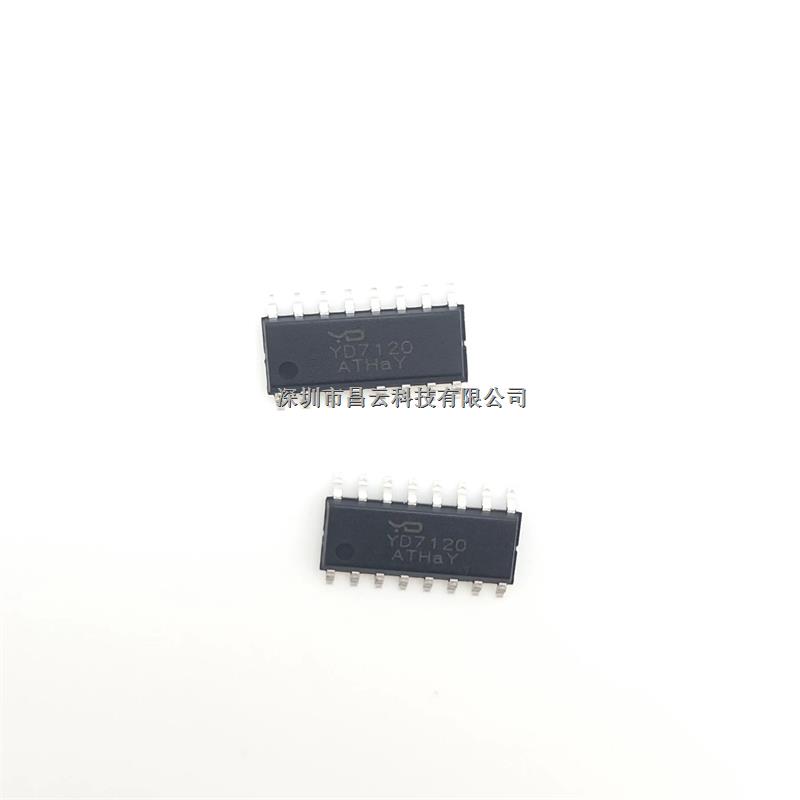

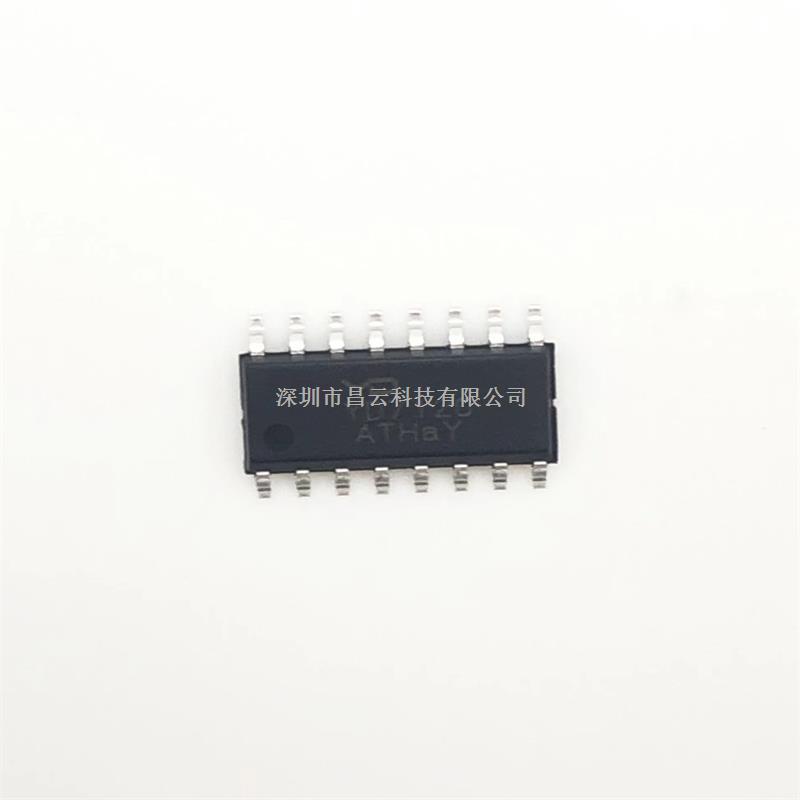

YD7120電路是一款高耐壓、高速的MOSFET柵極驅動器，專為超大輸出功率的D類音頻功率放大器應用而設計。采用靈活的開放式拓撲結構實現PWM調制。
該產品具有雙向過流檢測與保護功能。該保護在沒有任何外部采樣電阻的情況下，感應負載正、負電流的過電流情況，并提供合適的過電流保護和可編程的復位定時。
該產品內置死區時間控制模塊，精確設置MOSFET柵極開關的死區時間，以獲得極低的THD和更小的音頻輸出背景噪聲。
主要特點:
? 集成模擬輸入 D 類音頻放大驅動器
? 可編程負載雙向過流保護，具有自復位功能
? 可編程預設死區時間，提高 THD 性能
? 具有防開啟期間和關閉期間的“咔噠”聲
? 較好的背景噪聲抑制
? 額定電壓±100 V，輸出功率超過 500 W
? 工作頻率最高可達 800 kHz
? 驅動級輸出電流能力Io+/- =1.0A/1.5A
? 雙列 16 腳塑料封裝(SOP16)
? 符合 RoHS
典型應用:
? 車載信息娛樂系統
? 家庭影院系統
? 大功率舞臺音響系統
? 通用音頻功率放大器
