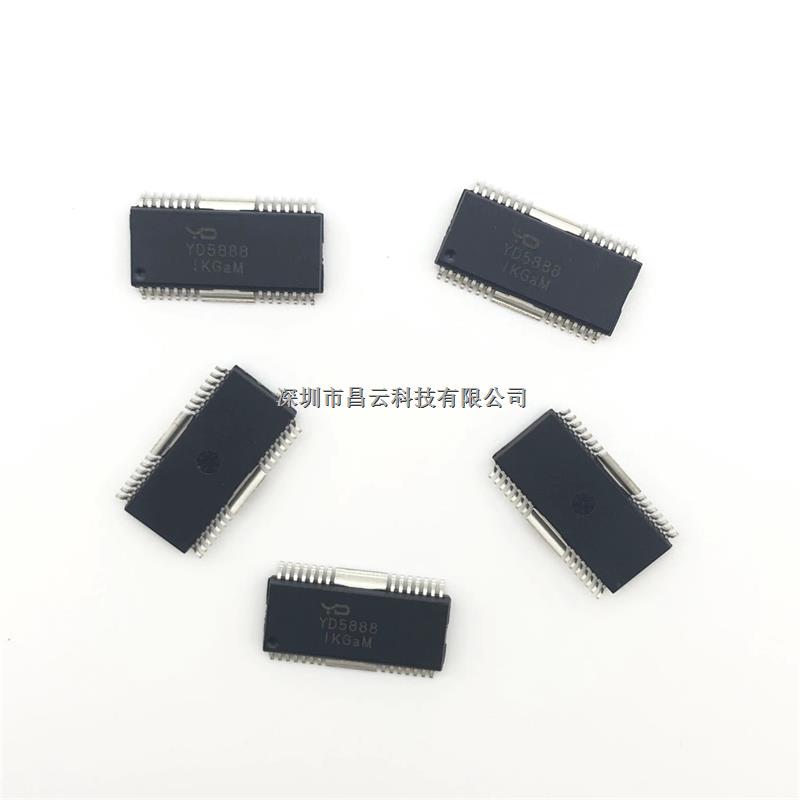

YD5888 是一塊 5 通道 BTL 驅動集成電路，用于 CD、CD-ROM 及 DVD 播放器中作馬達和傳動機構的驅動電路。電路內置了 3 個獨立的精密電壓調節器，可調范圍從 1.5V 到 4V，支持多種應用方式。
其特點如下：
z 兩個 BTL 驅動器用于驅動循跡和聚焦傳動機構。兩個 BTL 驅動器用于驅動進給和主軸馬達，一個雙向驅動器用于驅動加載馬達
z 動態范圍：9V(典型值：VCC1=VCC2=12V，RL=20Ω)
z 獨立電源 VCC1 和 VCC2 可通過循跡、聚焦和主軸提供低電壓來提高電源效率
z 內置電平轉換電路
z 內置熱切斷電路
z 內置靜噪電路
z 進給馬達驅動器及兩個傳動機構驅動器：輸入端有一個通用運放可根據所加信號提供不同的輸入，輸出由橋式功放組成
z 主軸馬達驅動器：?jiǎn)雾?xiàng)線性輸入，輸出由橋式功放組成
z 加載馬達驅動器：直流馬達驅動器可支持碟片的進出倉
z 內置三個電壓調節器：可調范圍 1.5V~4V
z 封裝形式：HSOP28
